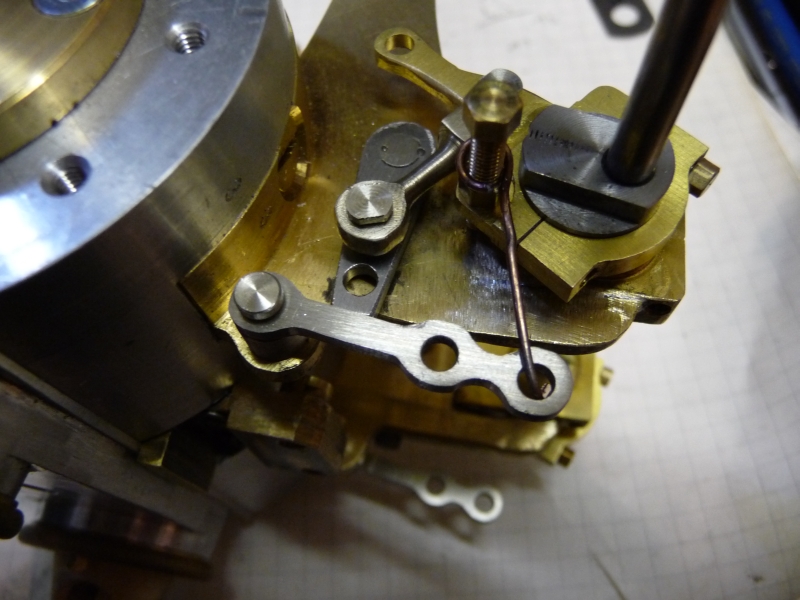

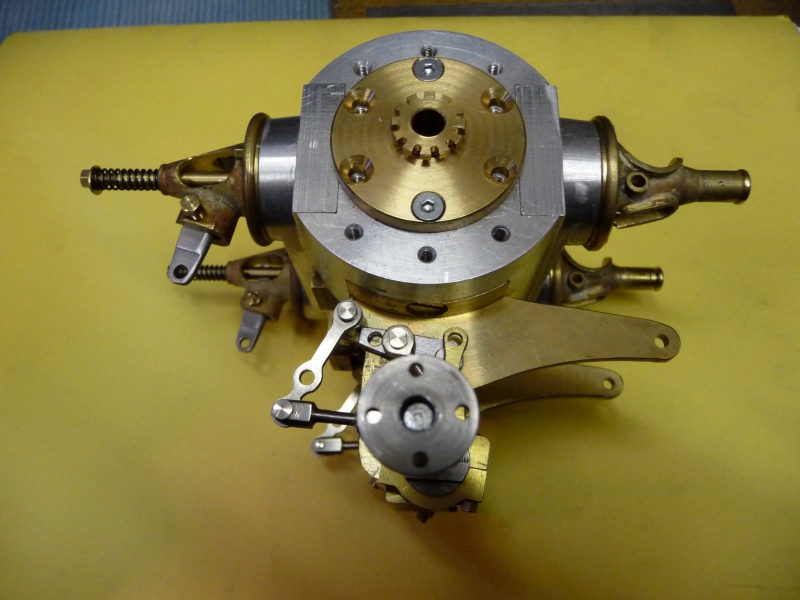

| Das Gestänge für
die Steuerung ist so ausgelegt das man es nicht verstellen kann, deshalb
musste ich sie auch dreimal gefertigt. Als erstes hatte ich

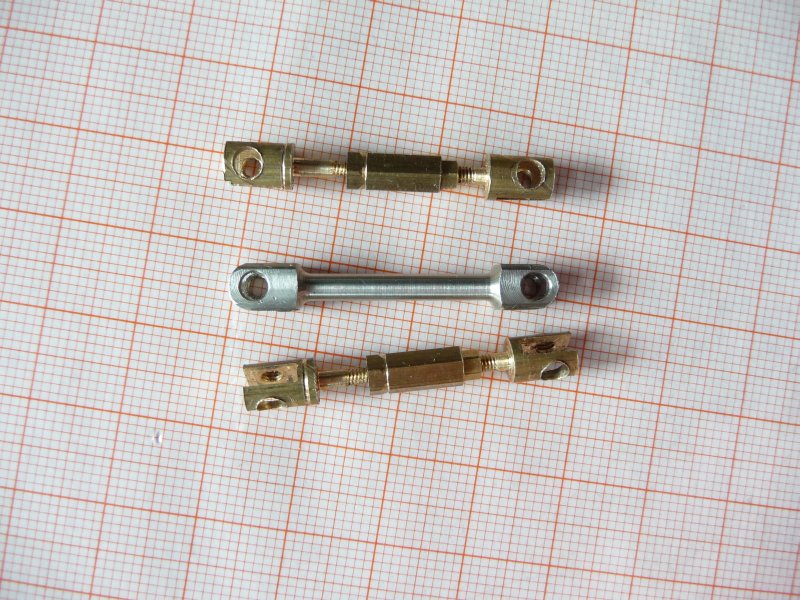

Büroklammern eingesetzt um ein „ungefähres“ Maß zu ermitteln. Die zweite Ausführung habe ich wie ein Spannschloss hergestellt, das Mittelstück hatte M2 rechts und links Gewinde. Damit konnte ich die Maschine einstellen und hatte dann den Achsabstand für die fertigen Einzelstangen. Quasi wurde „jede“ Verbindungsstange dreimal erstellt.
|
||
 |
 |
 |

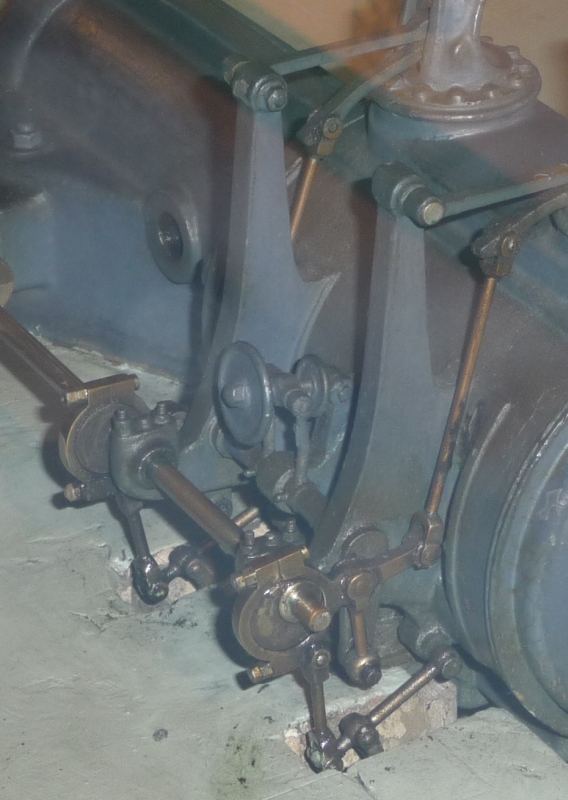

| Das Original. | ||
 |
 |
 |

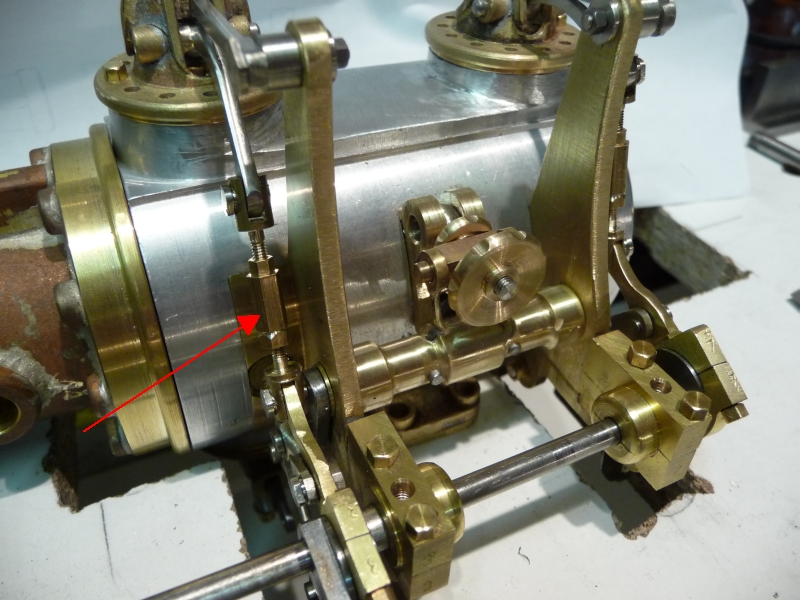

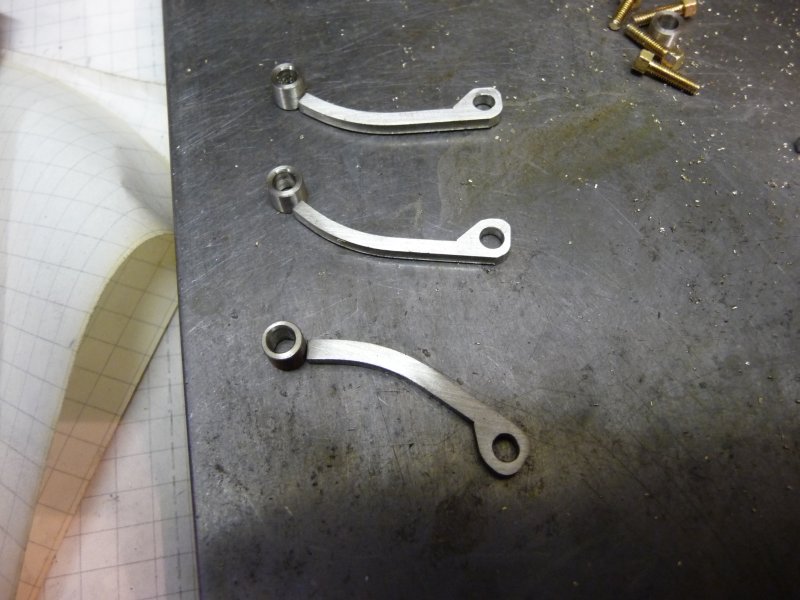

| Die oberen Kipphebel | Die Verbindungsbolzen haben

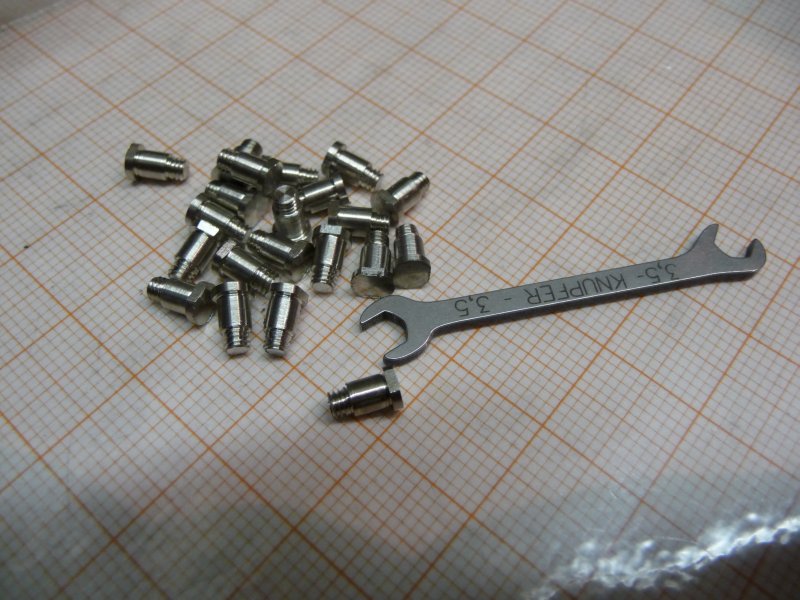

einen Kopfdurchmesser von Ø 4mm mit einer Schlüsselweite von 3,5mm das Mittelstück hat Ø 3 h7 das Gewinde ist M2,5 |
|
 |
 |
 |

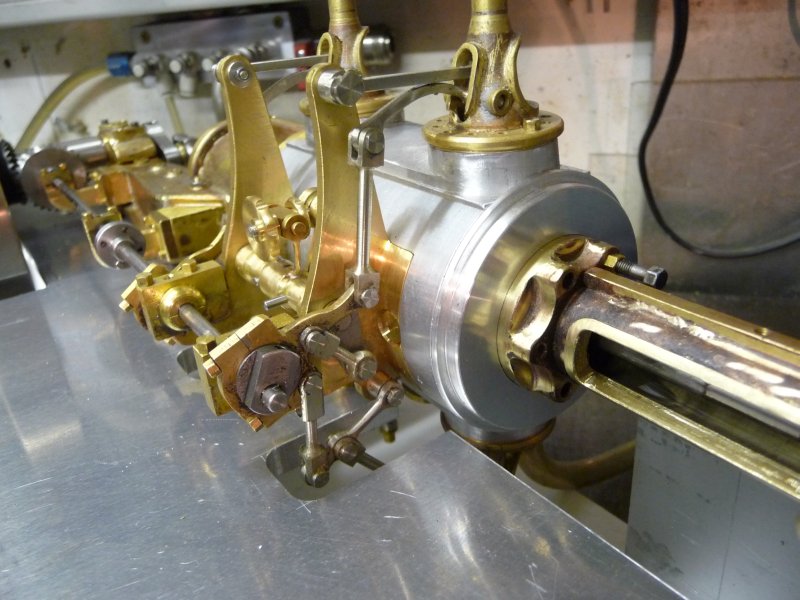

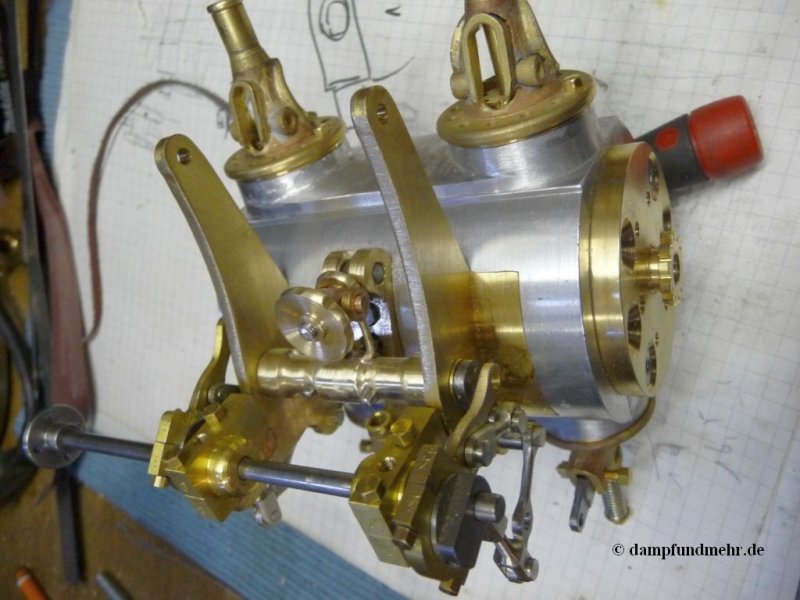

| Die Feinjustierung der Maschine wird später mit dem Handrad zwischen den beiden Tragarmen gemacht. | Und das Endprodukt. | |
