Die Kreutzkopfführung | |
|
|
|
|

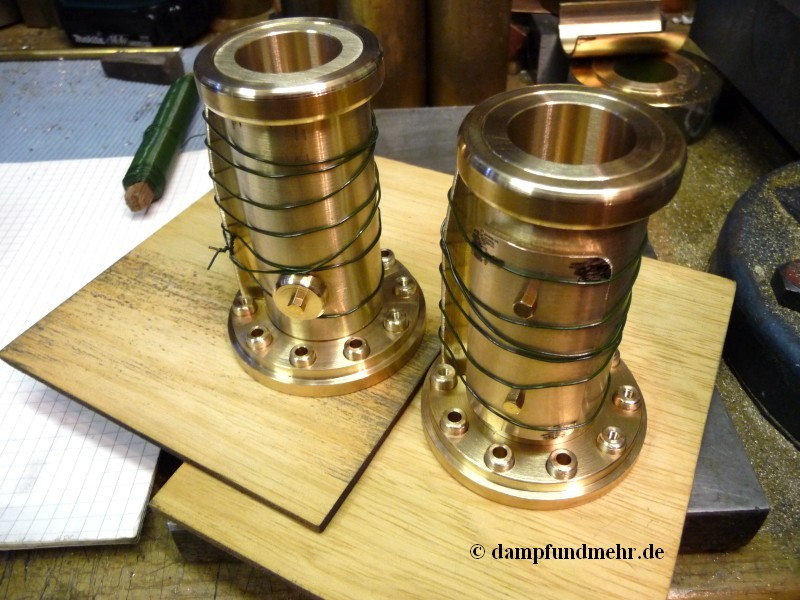

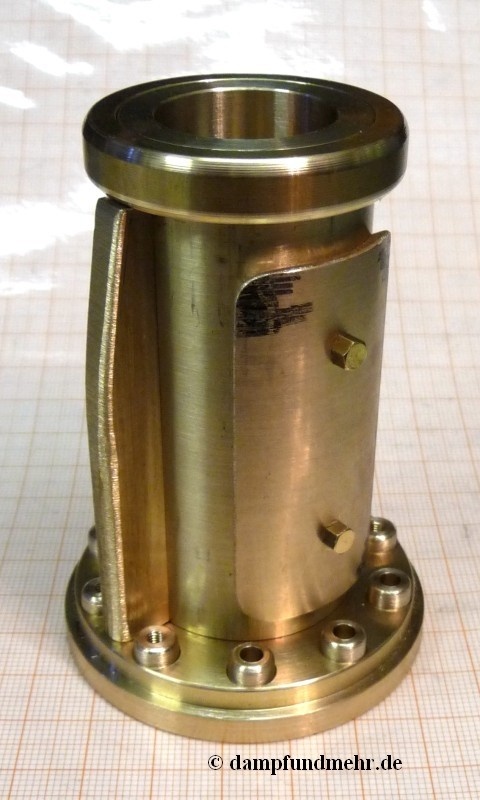

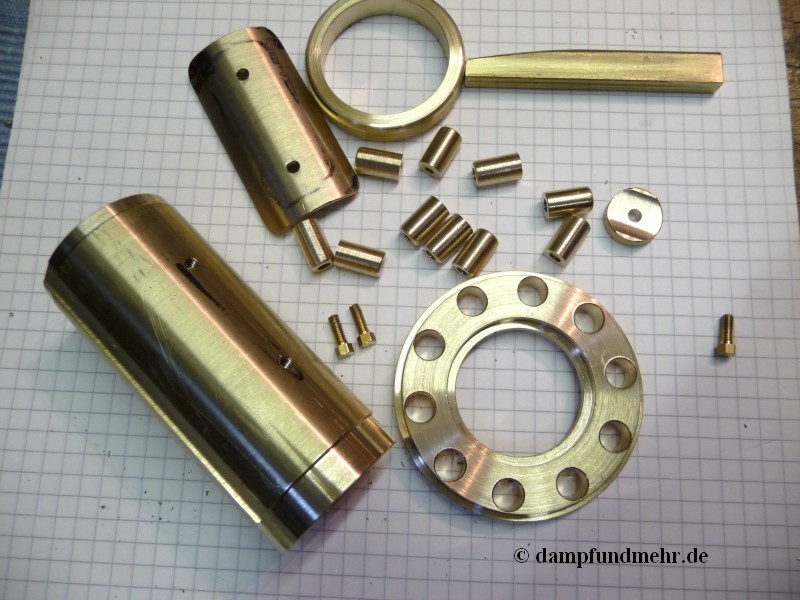

| Die Führung besteht aus 16 Teilen plus einigen Schrauben. <<alles nur vorgedreht>> | zusammengestellt und verschraubt | zum Löten vorbereitet |
|
|
|
|

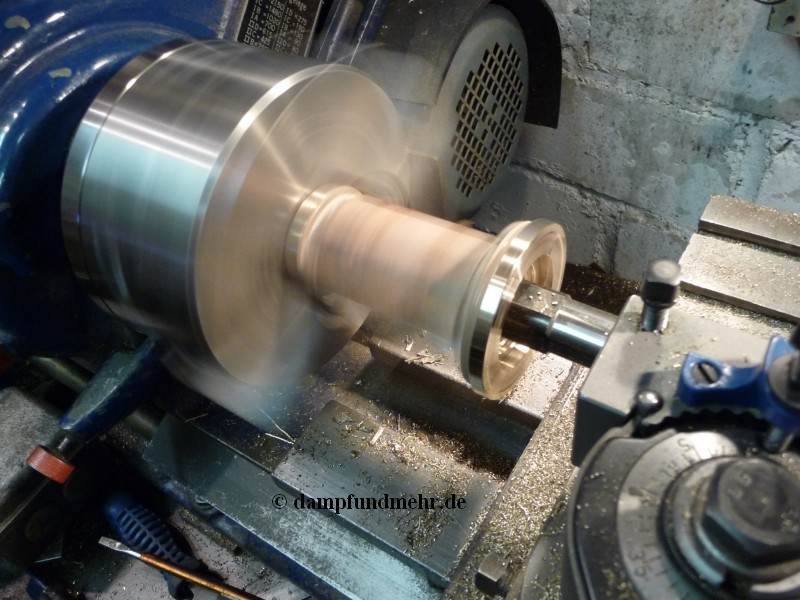

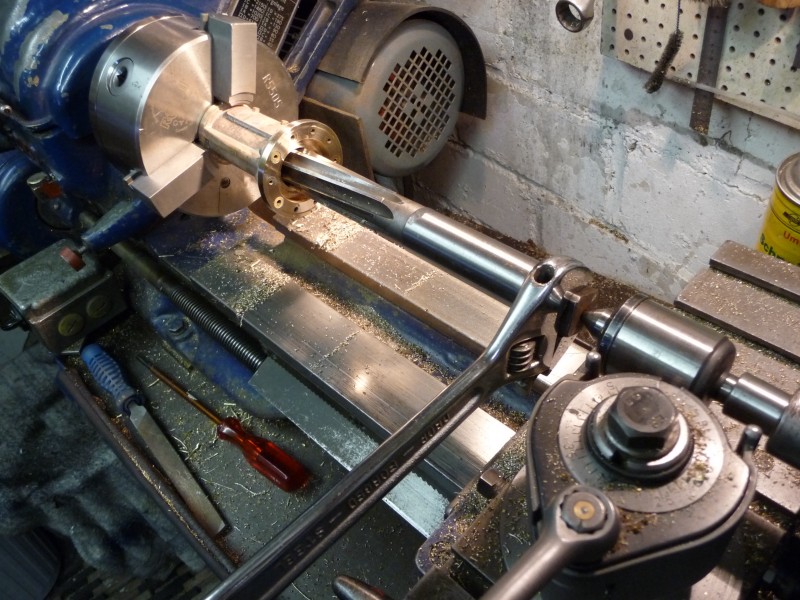

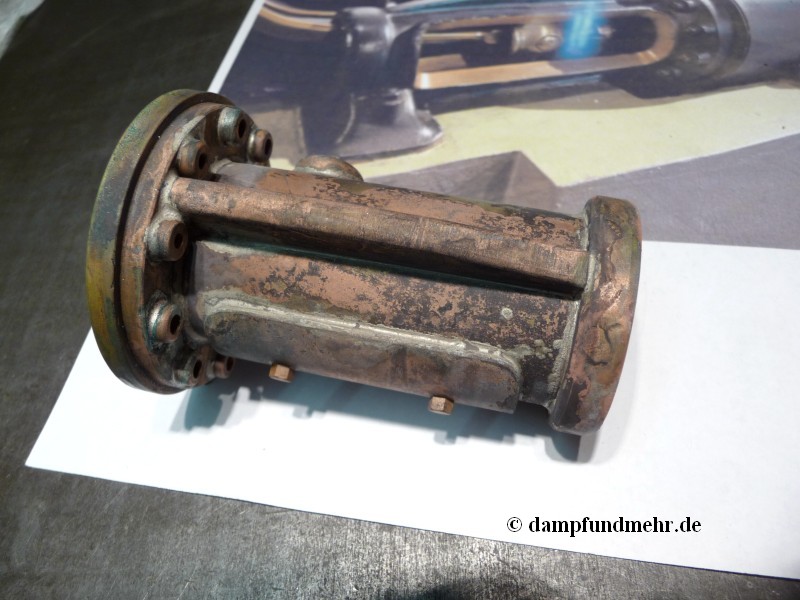

| nach dem Löten | Fertig drehen | Ø 25 mm Reiben |
|
|
|
|

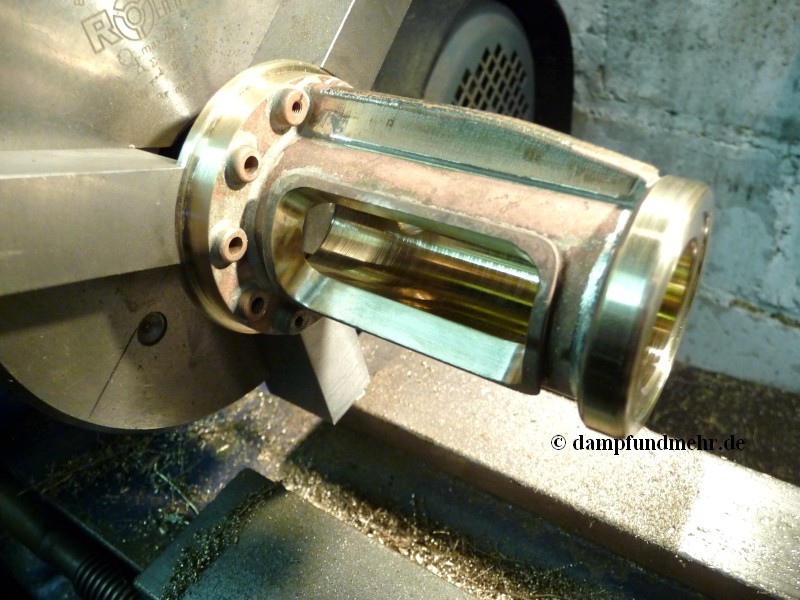

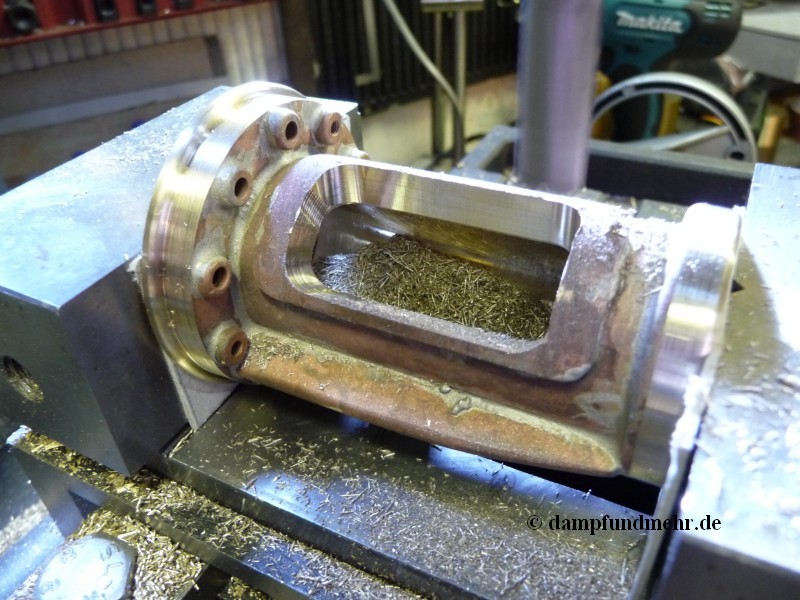

| Und das
Fenster wurde gefräst, nur habe ich diesmal die Führung jeweils um 40° nach rechts und links gedreht, somit ist die sichtbare Fläche im Ausschnitt größer. |

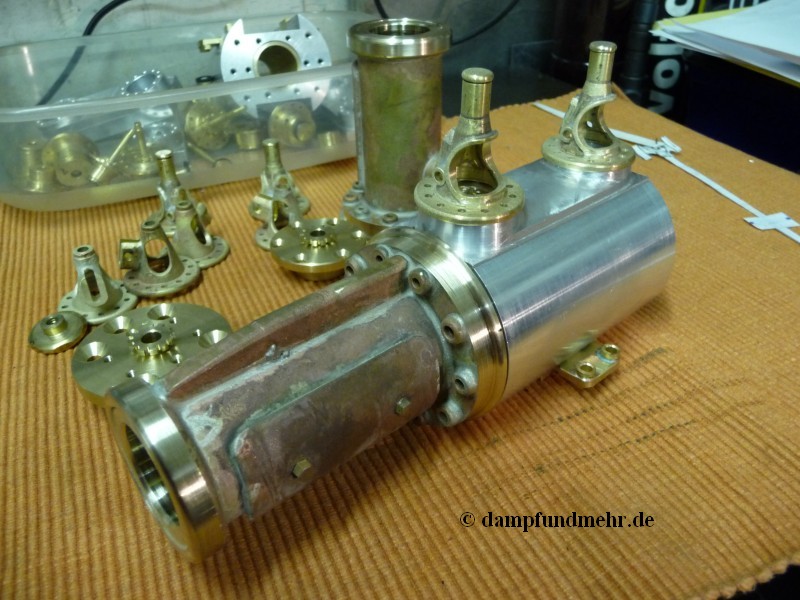

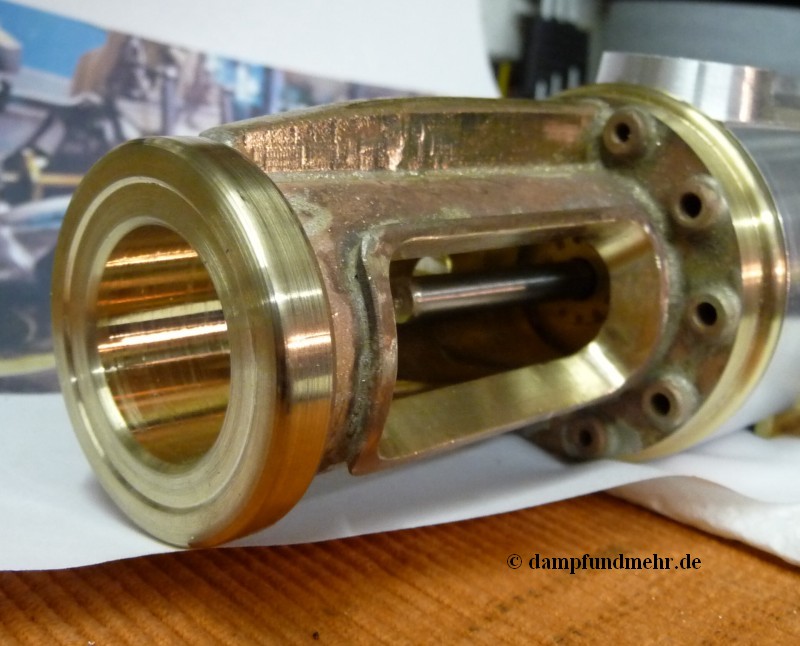

fertig bearbeitet | |
|
|
|
|

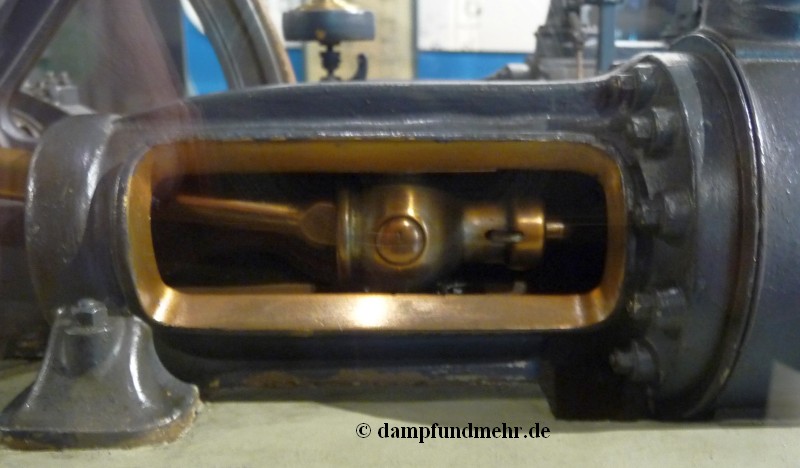

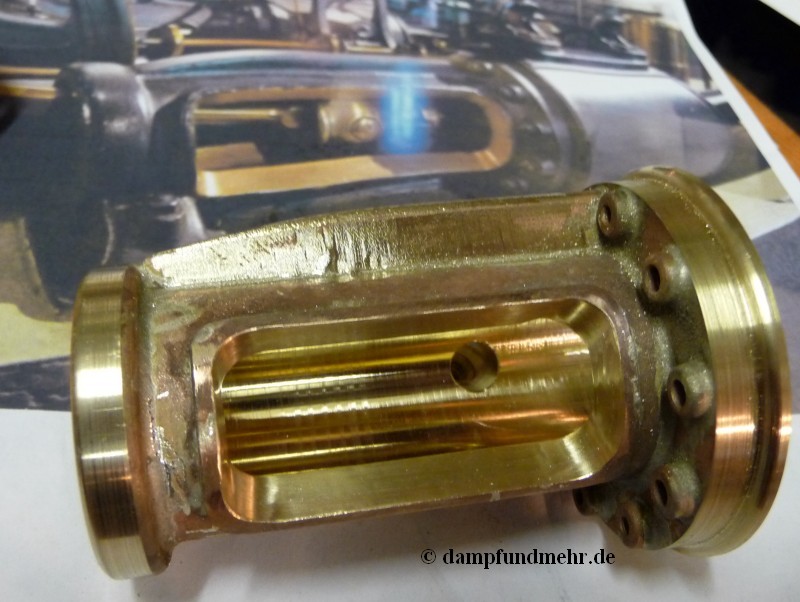

| oben Original / | und Modell | |
|
|
