Seite 3
	Die Kreuzkopfführung mit dem Bajonett

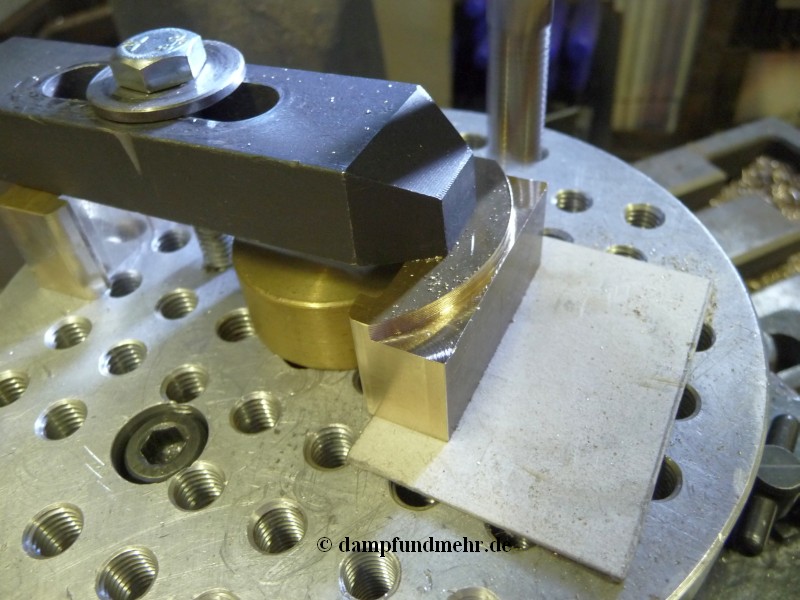

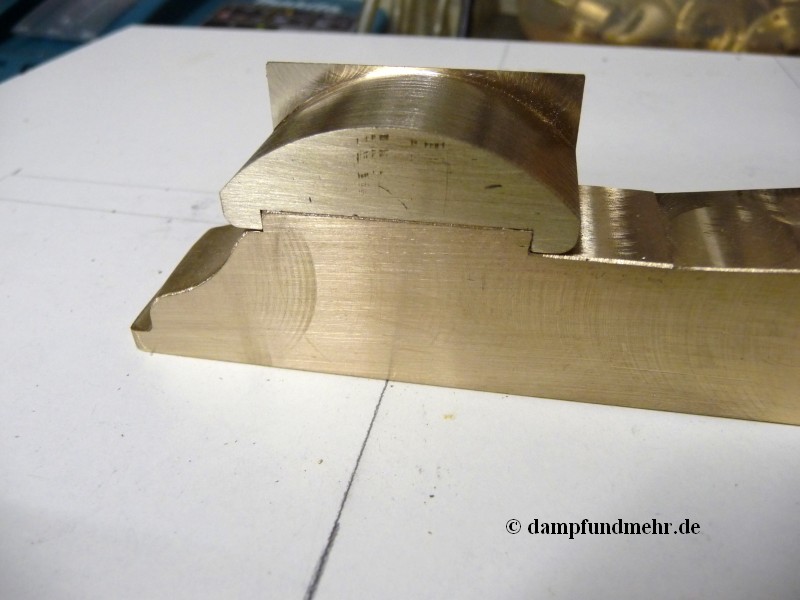

Das Oberteil auf  dem Rundtisch		Die beiden langen Teile vom Bajonett sind aus dem vollen gefräst

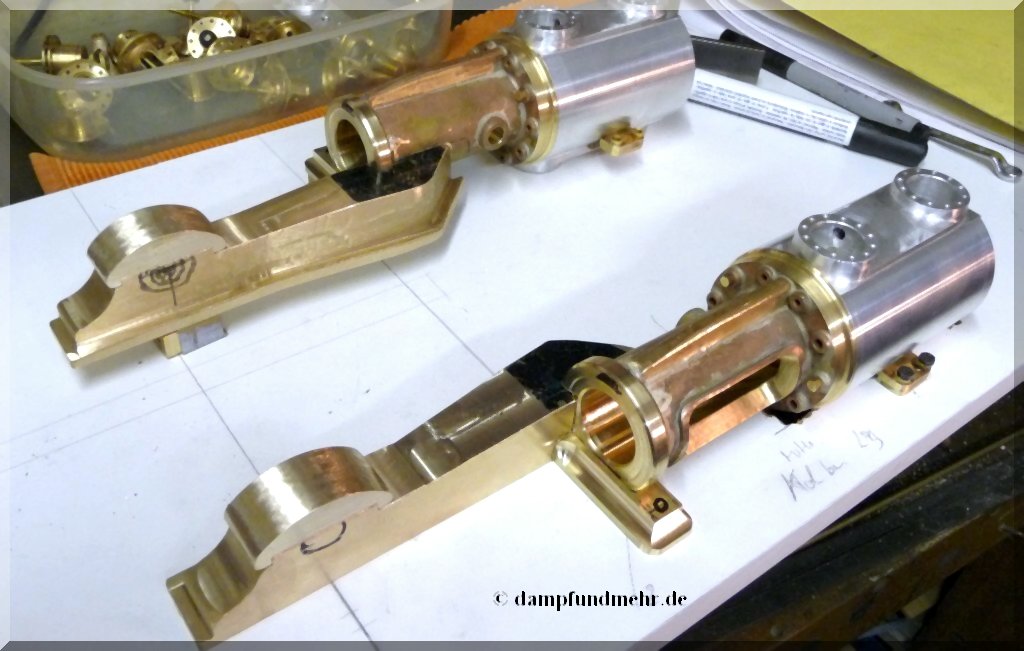

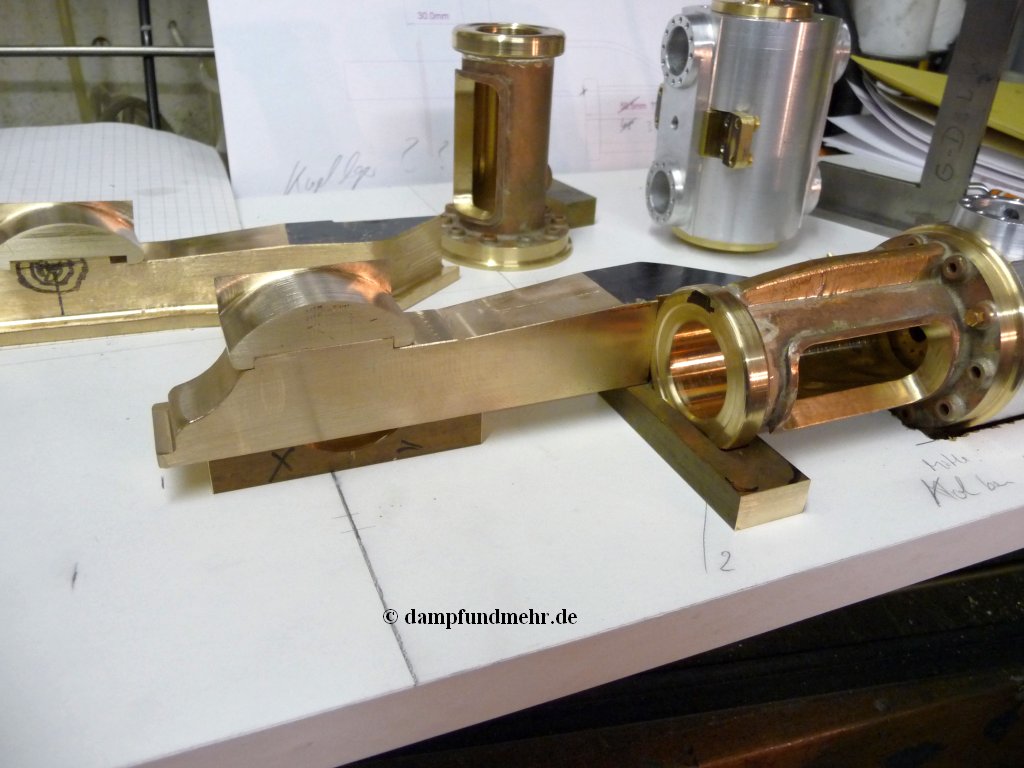

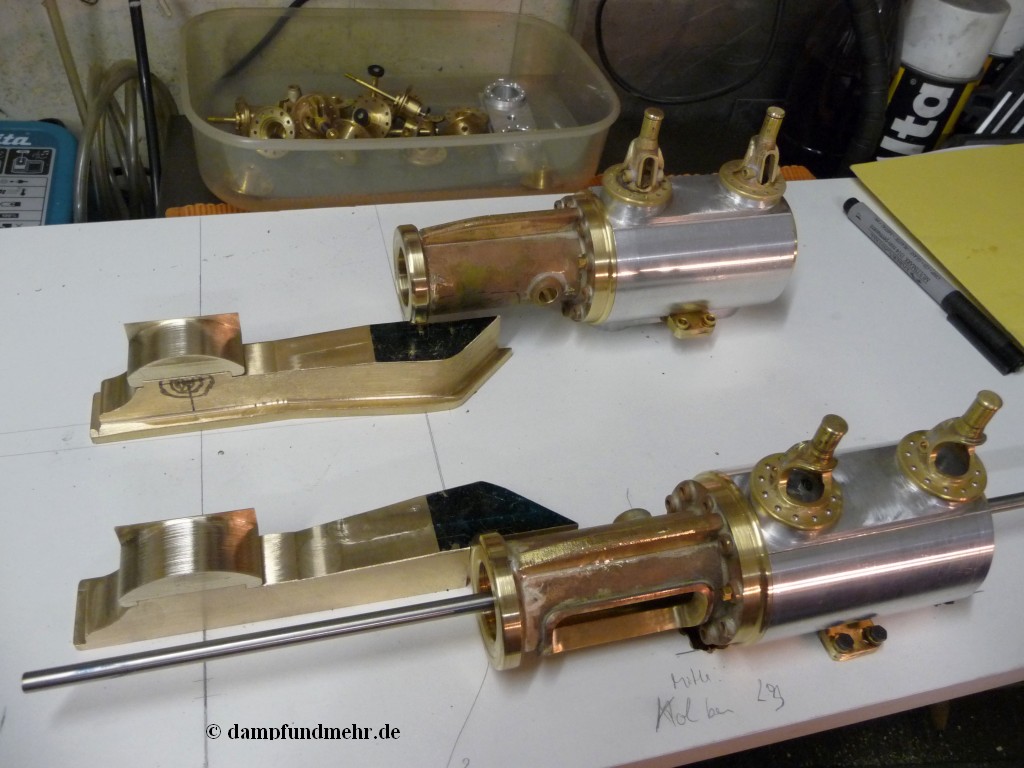

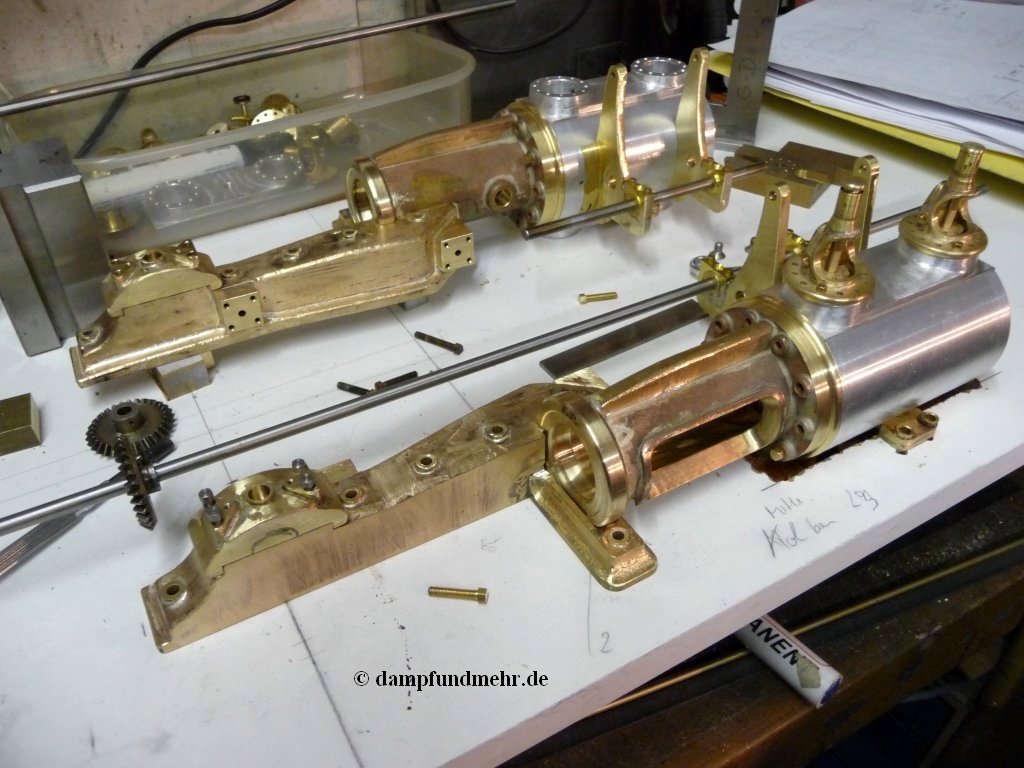

zusammengestellt	zwei Füße vom Kreuzkopf	auf Umschlag ausrichten

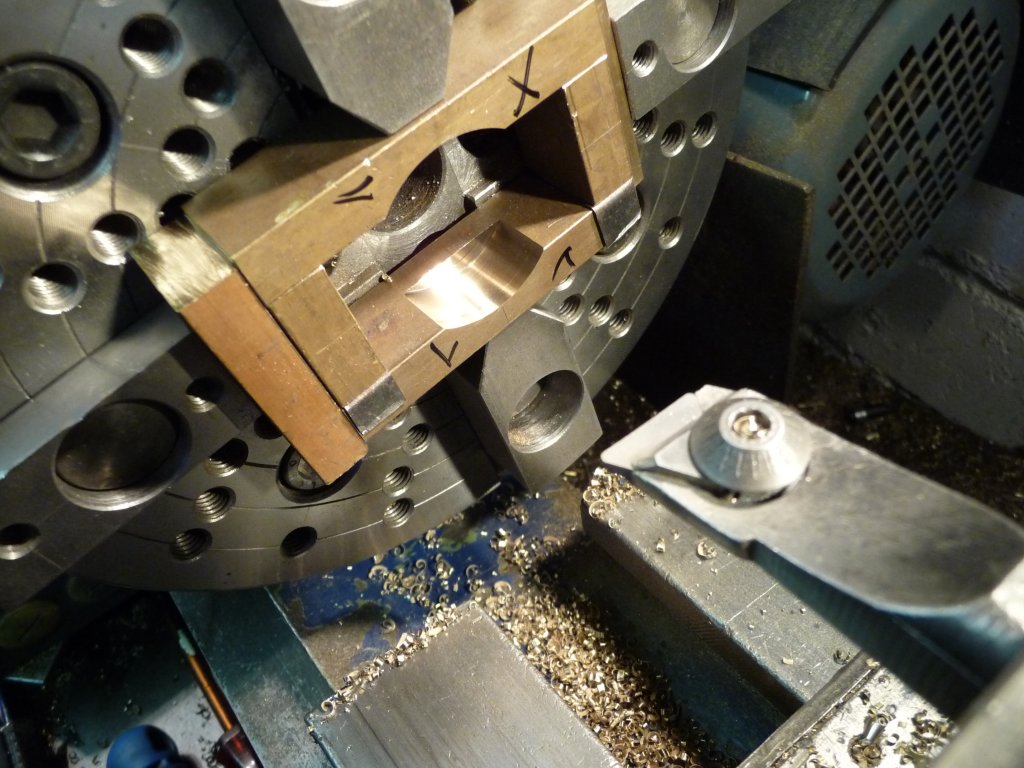

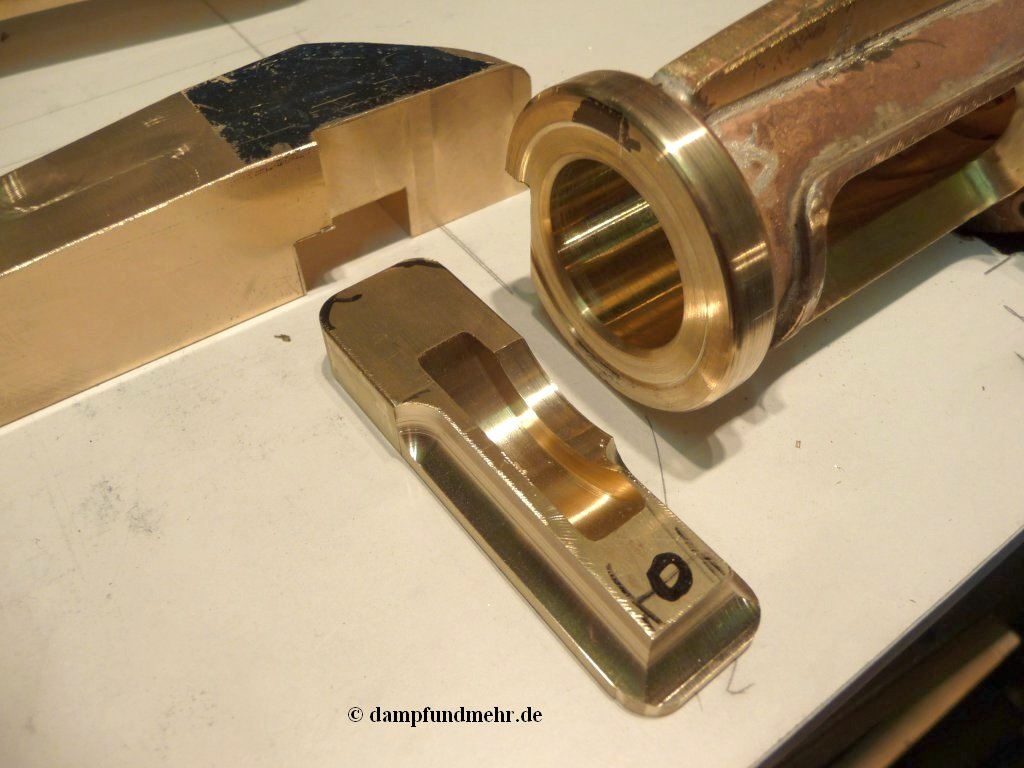

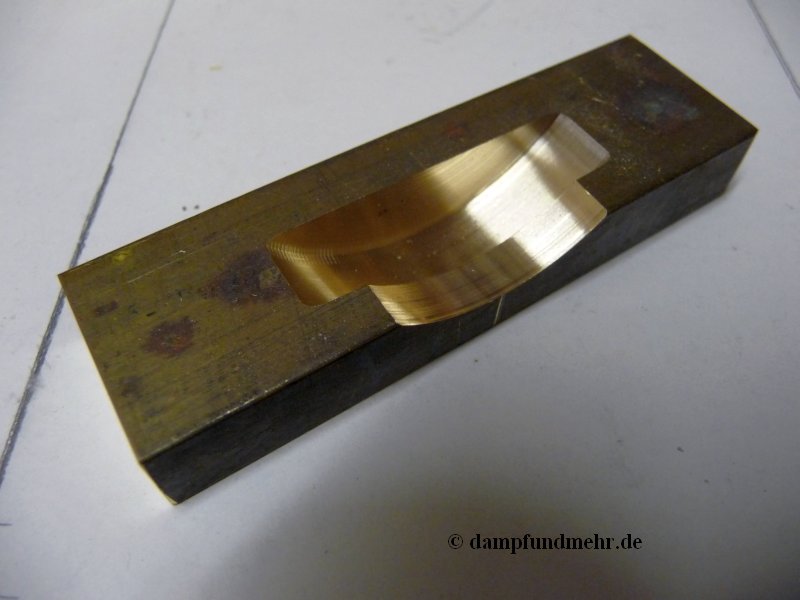

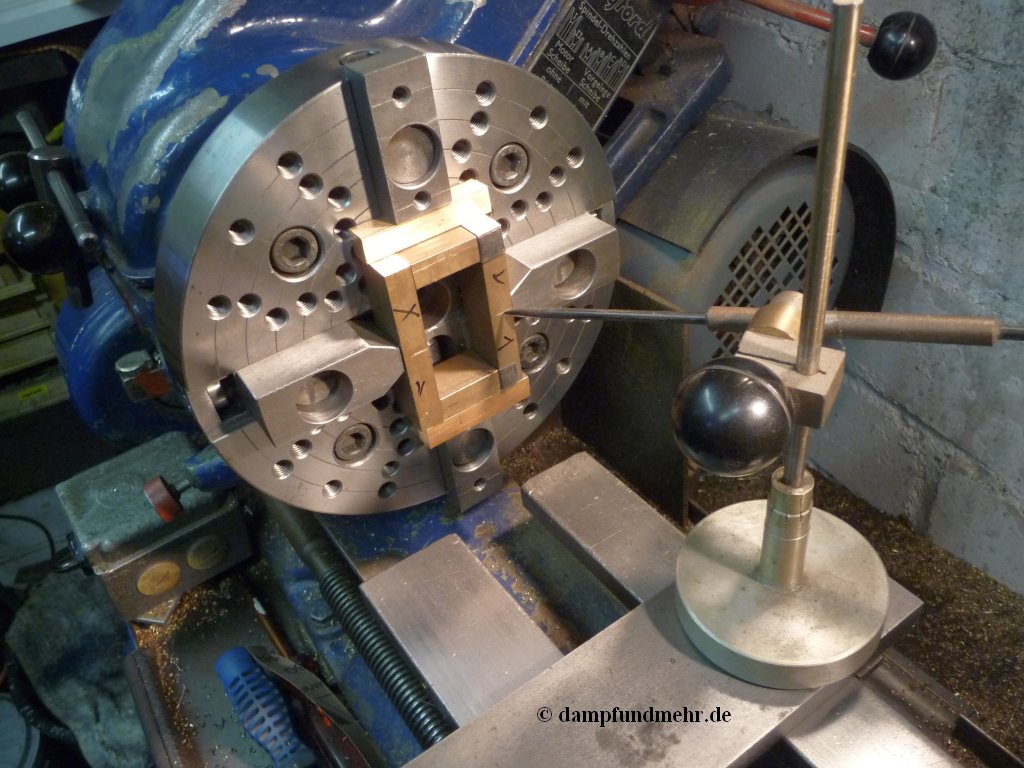

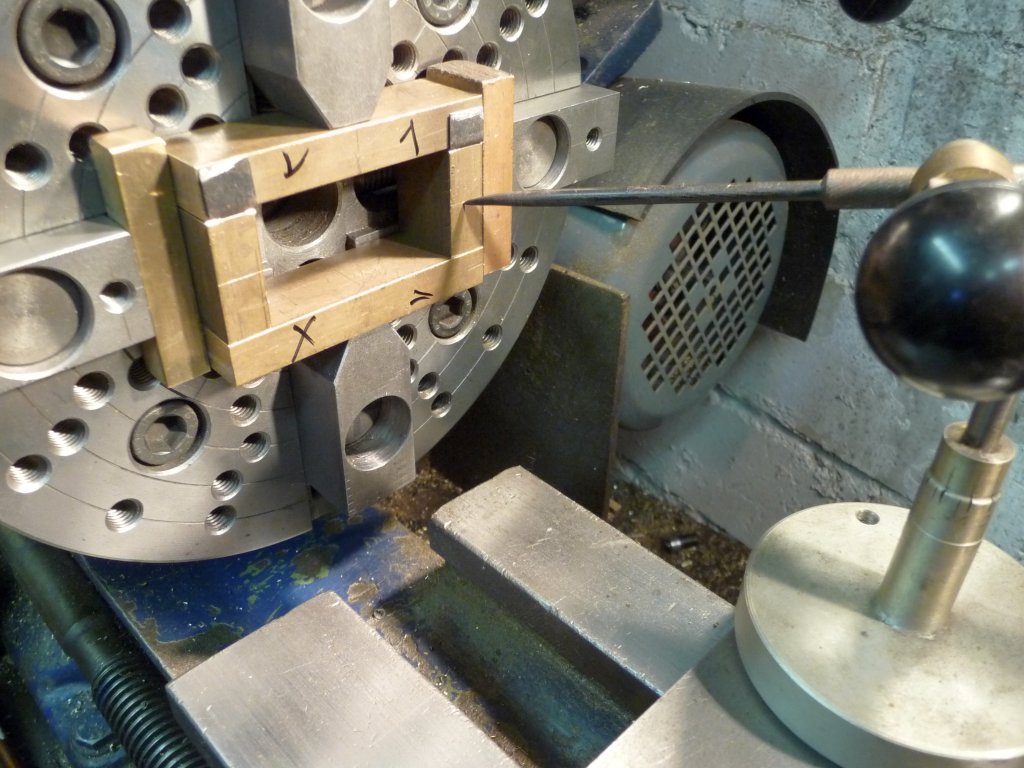

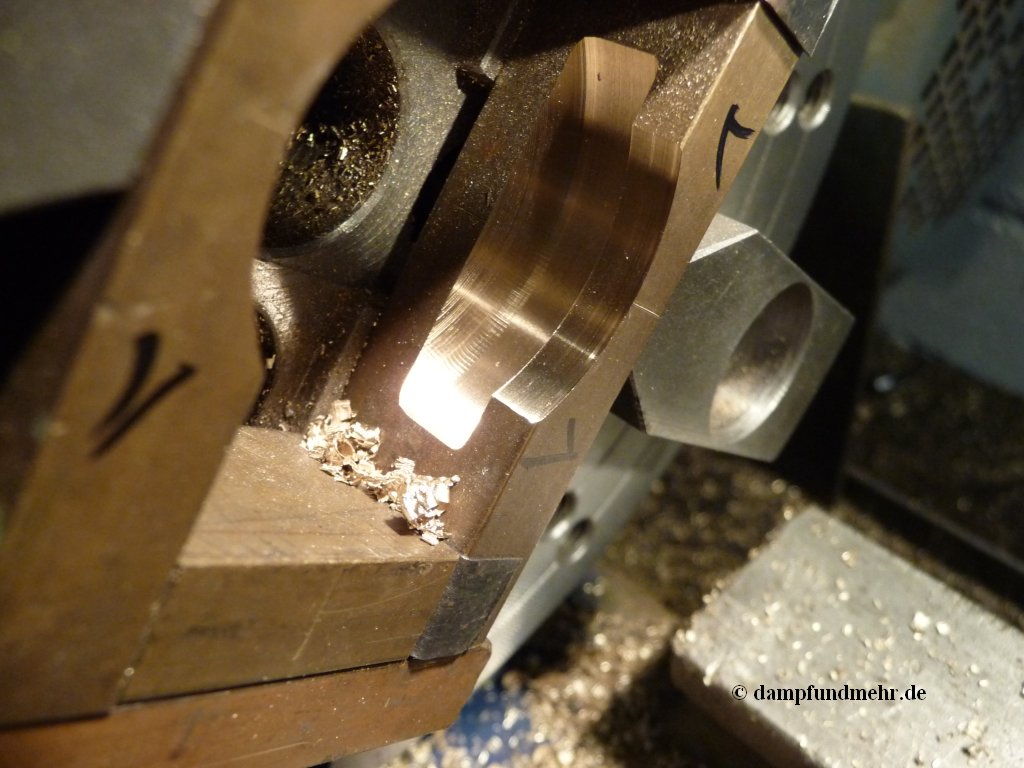

Die Füße vom Bajonett wurden in der Planscheibe gedreht	Bohrung und Nut einstechen	fertig bearbeitet

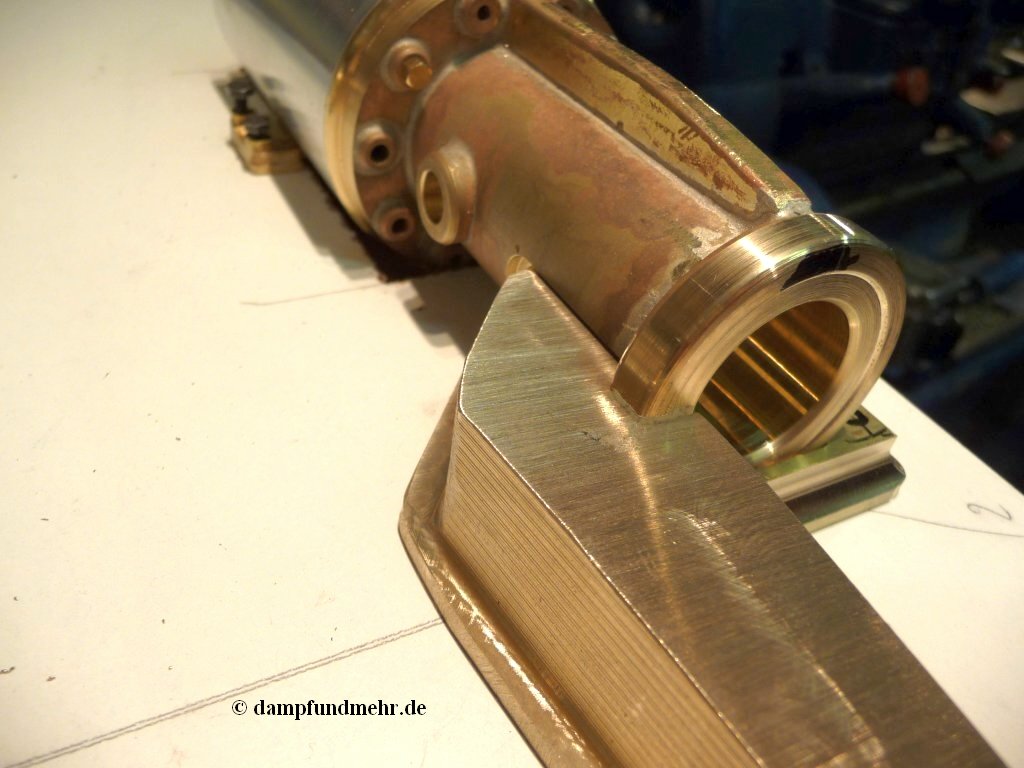

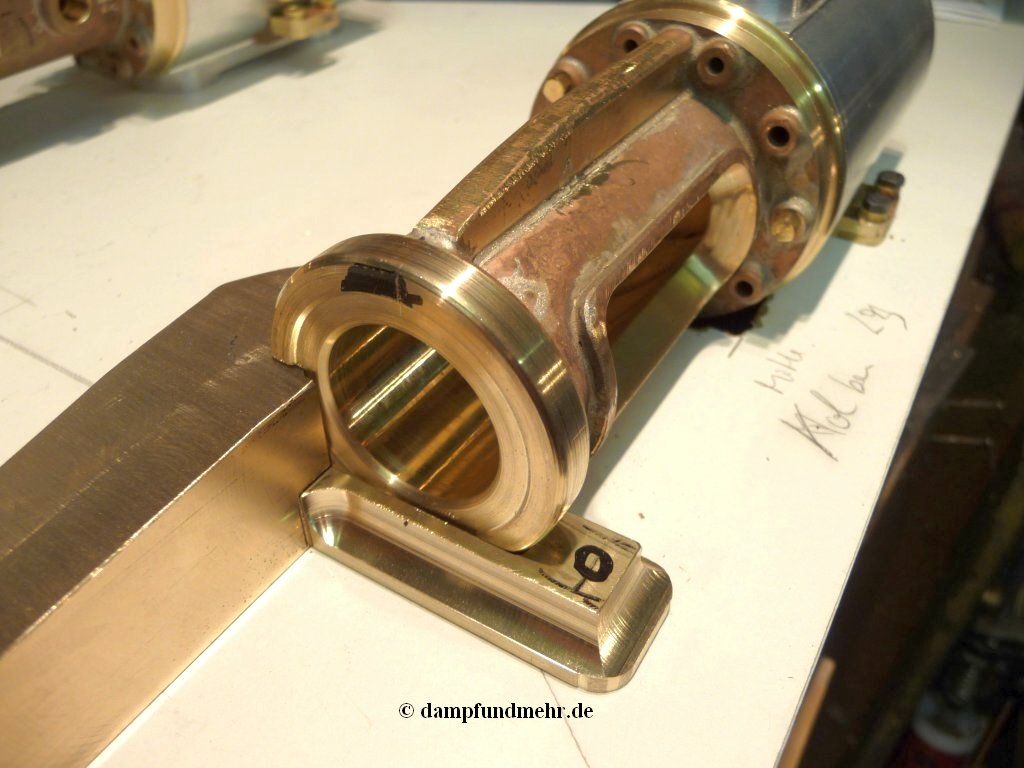

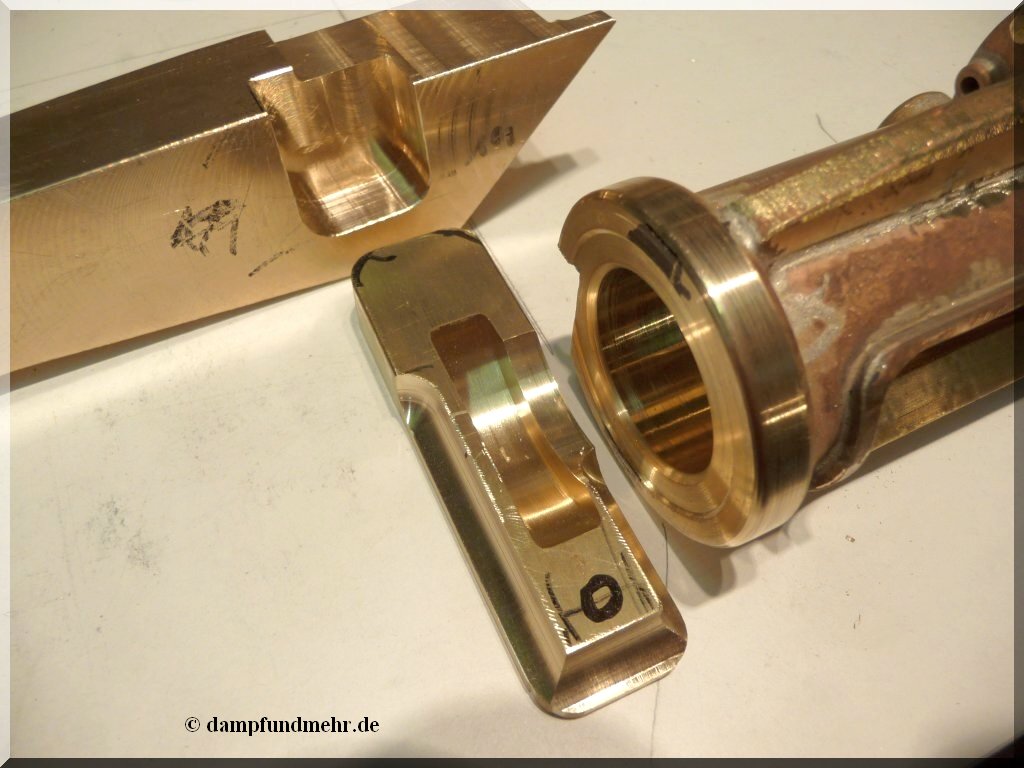

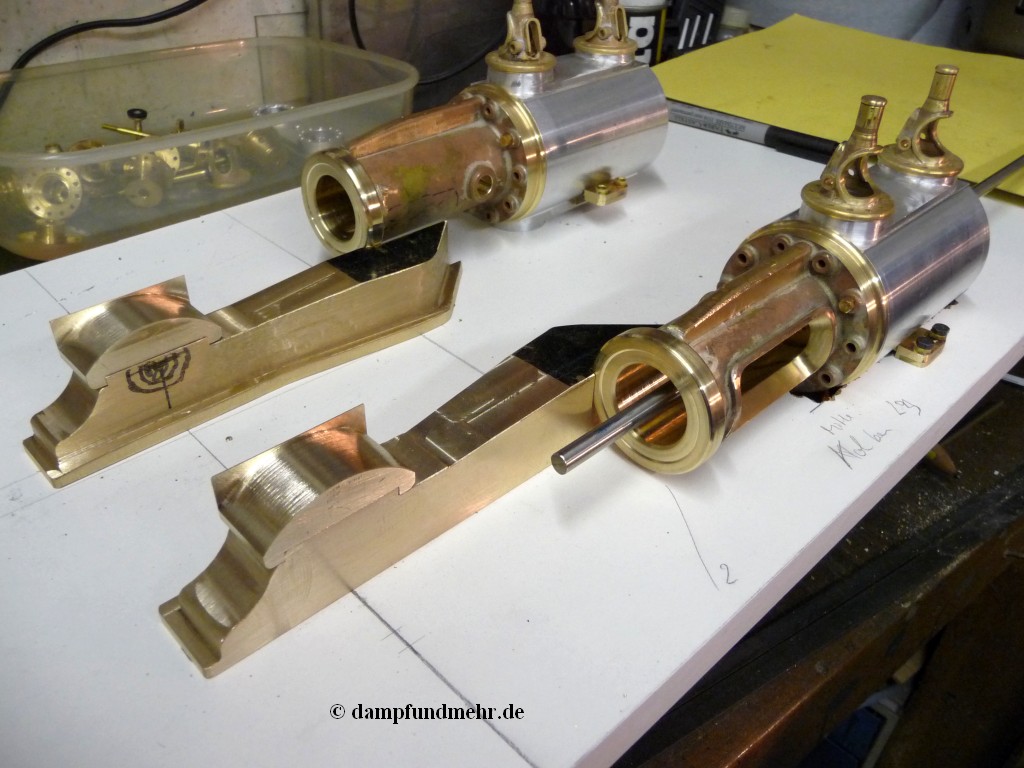

Probesitz
	und dann so gefräst das sie schließend ineinander passten

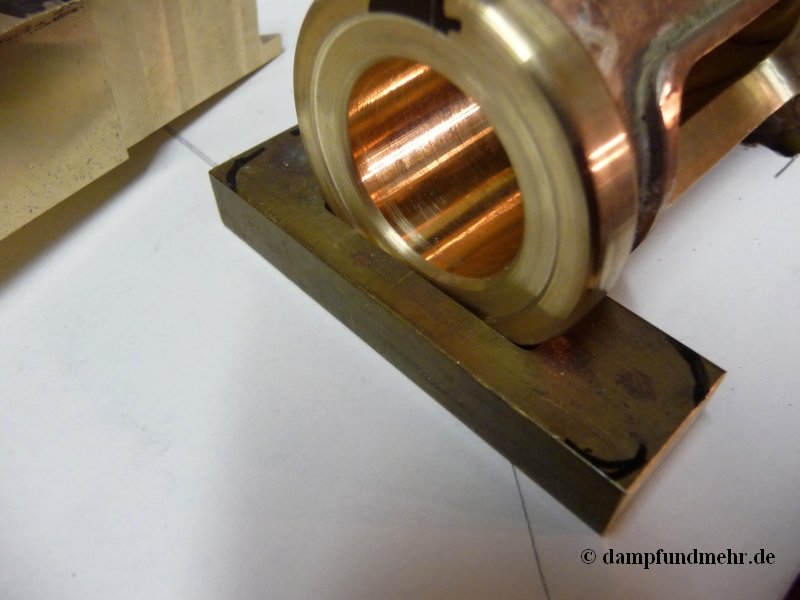

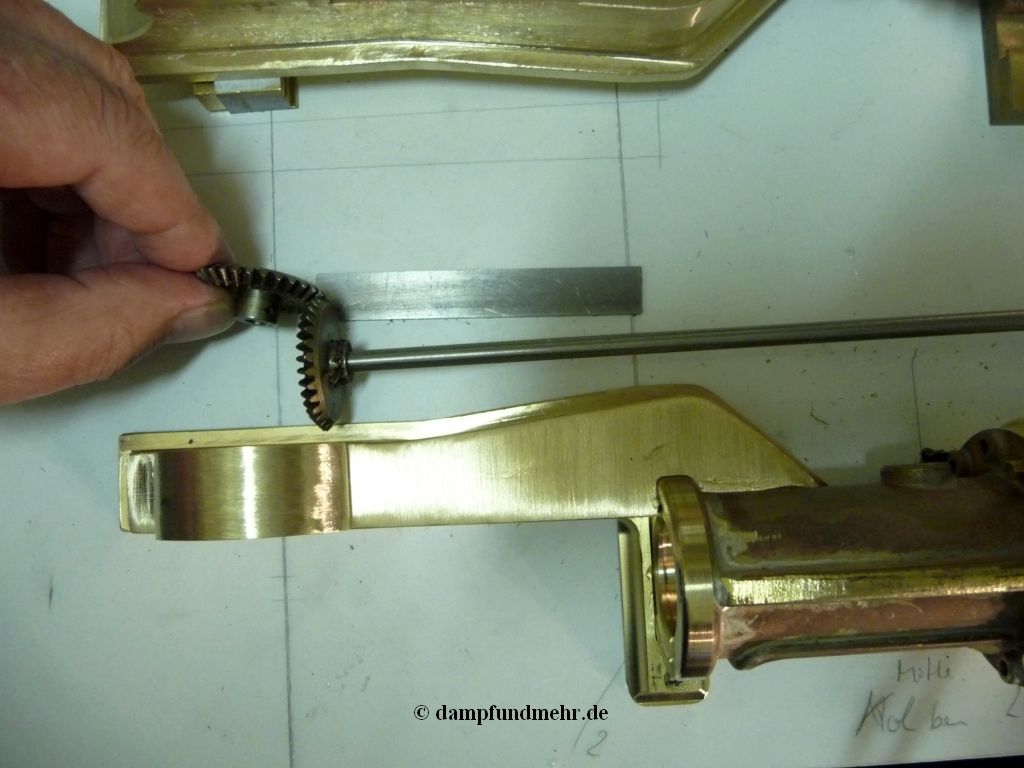

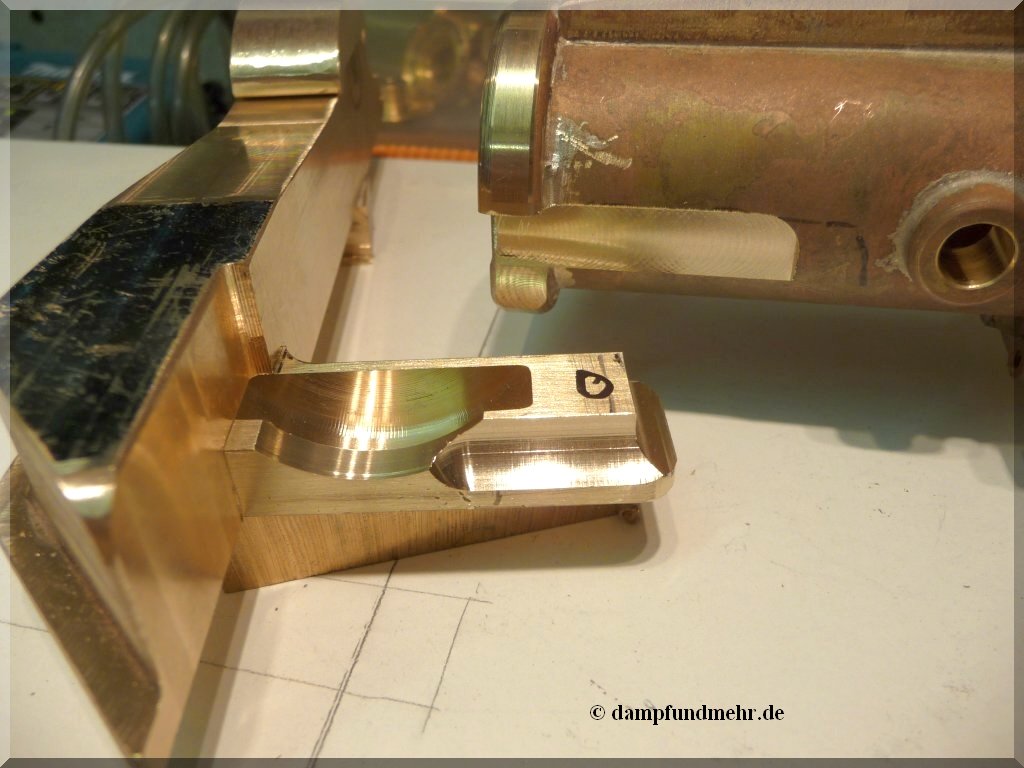

	Probesitz

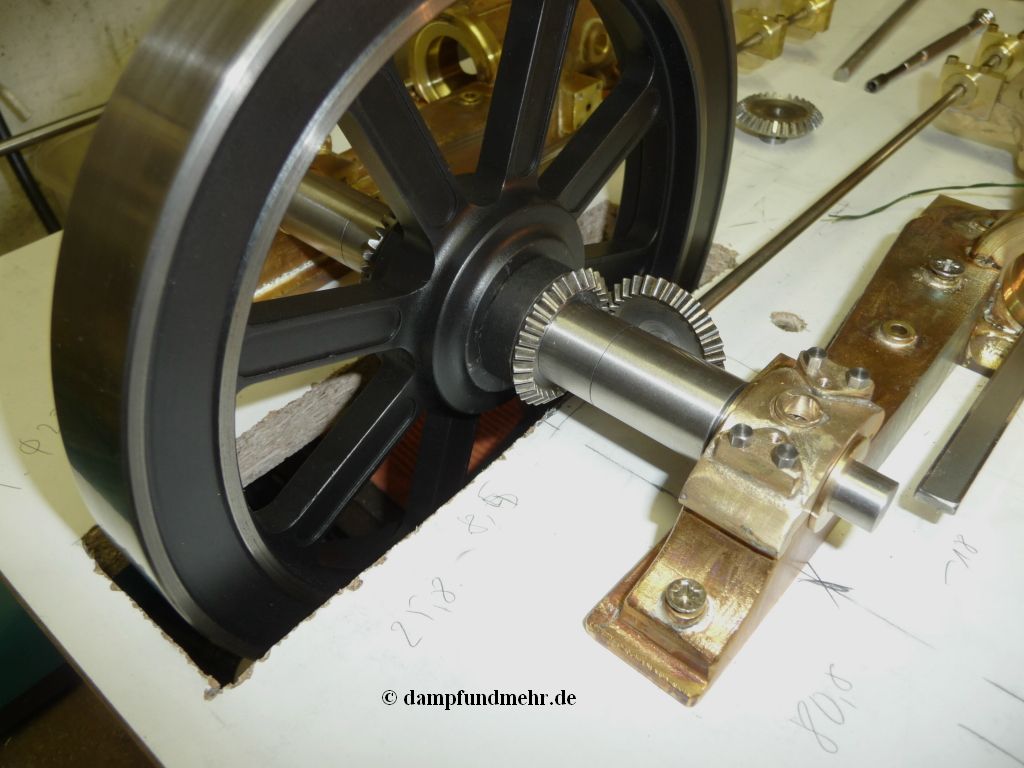

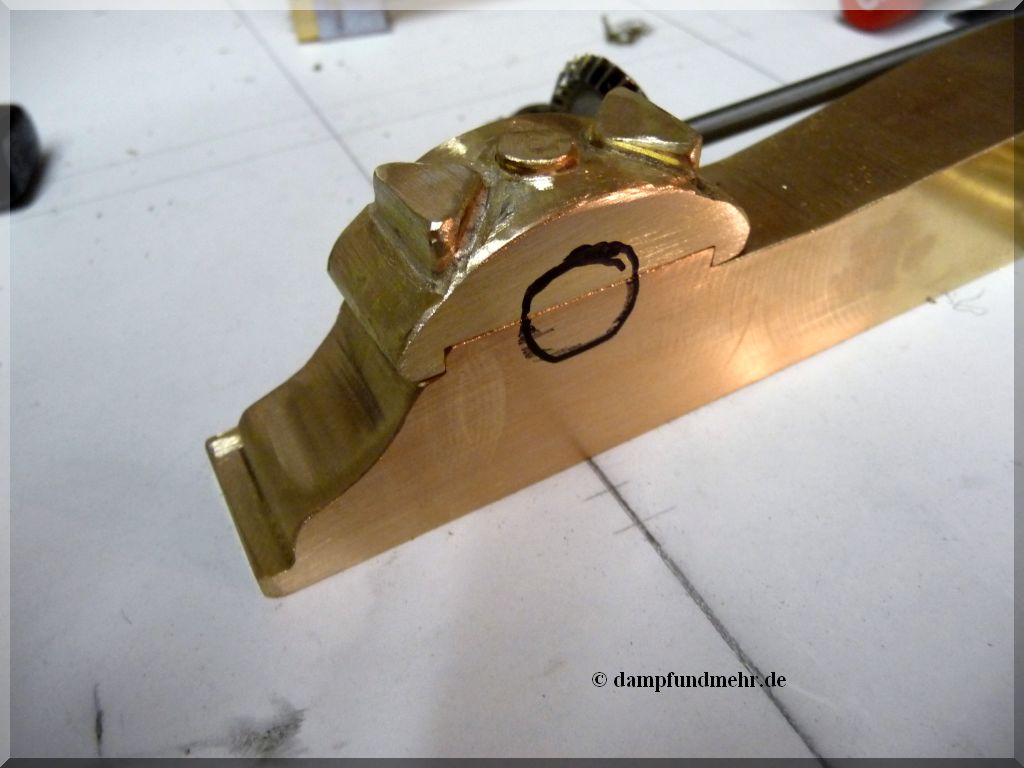

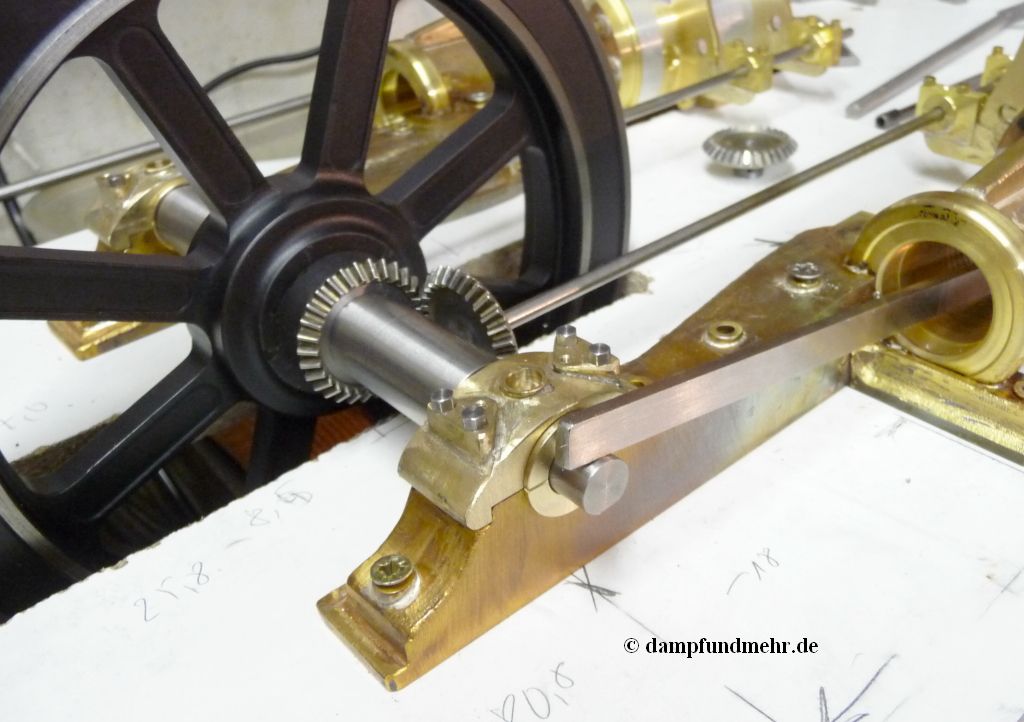

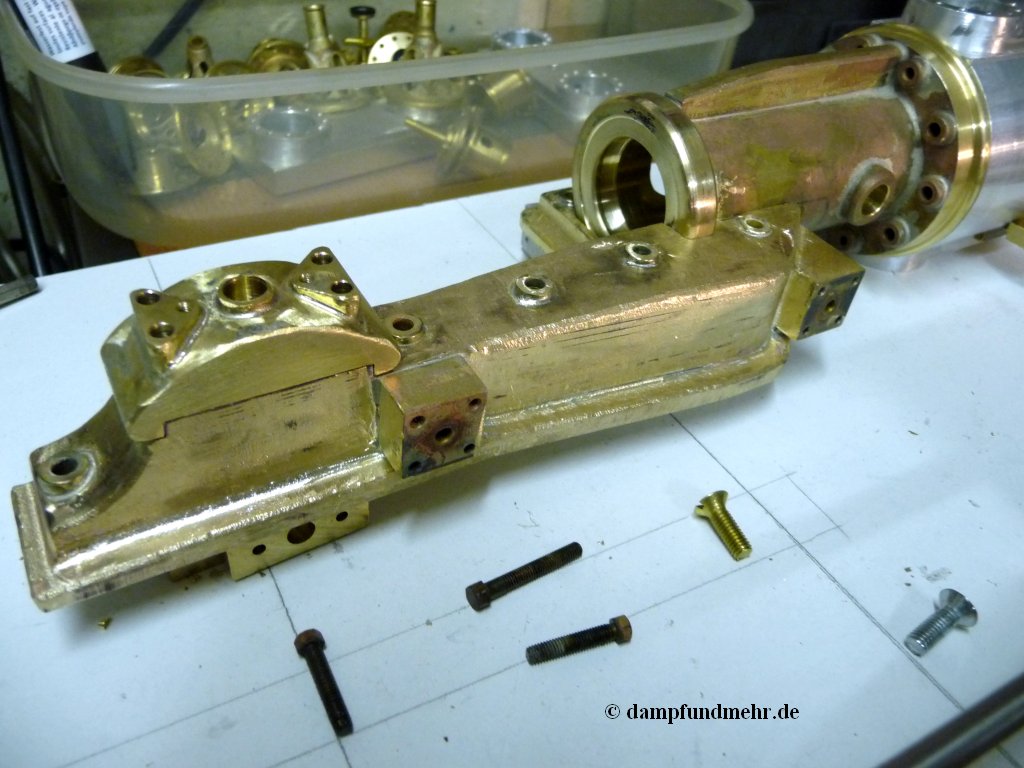

An die obere Lagerschale wurden noch die Verstärkungen für die Schraubenauflage Hart angelötet.	alles verlötet, ich hatte diese Baugruppe aber weich gelötet weil die Bohrung in der Kreuzkopfführung schon auf Fertigmaß war und ich Probleme gehabt hätte sie nachträglich fertig zu bearbeiten.
