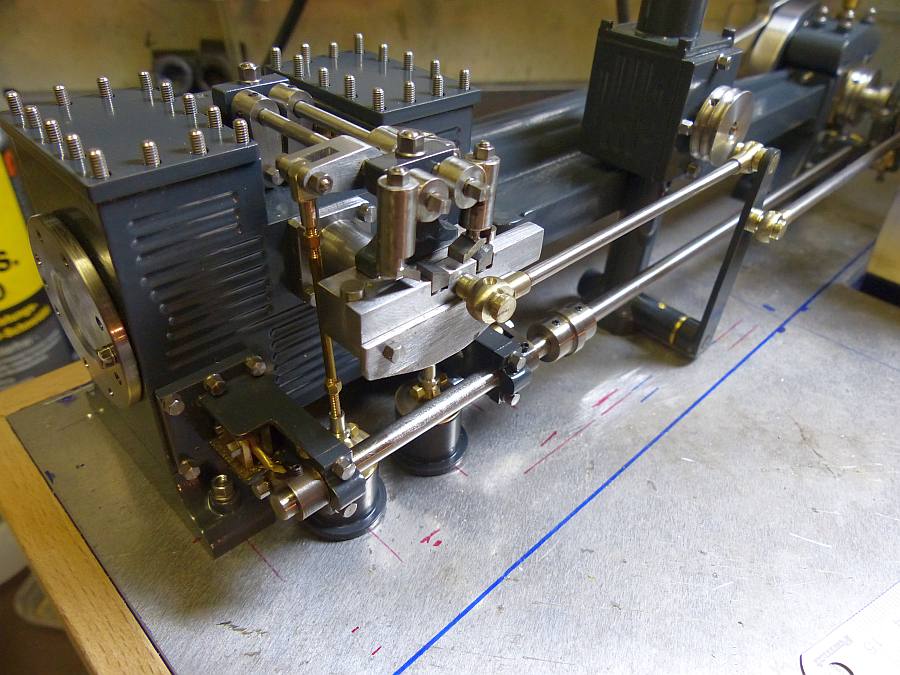

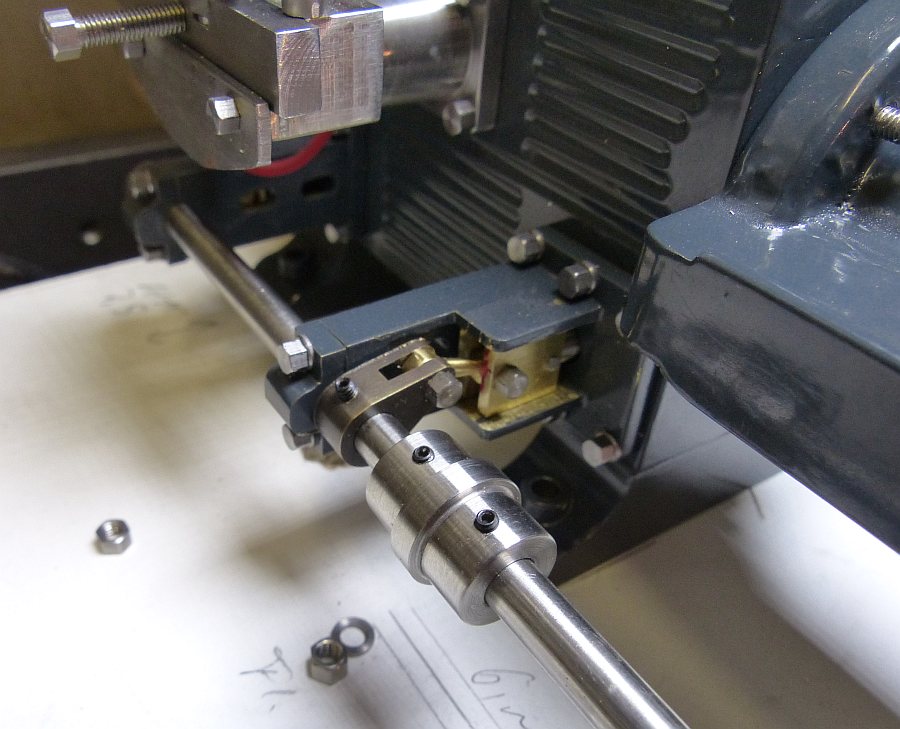

Auf Bild 108 sind die Auslassschieber mit der Gleitführung zu sehen.

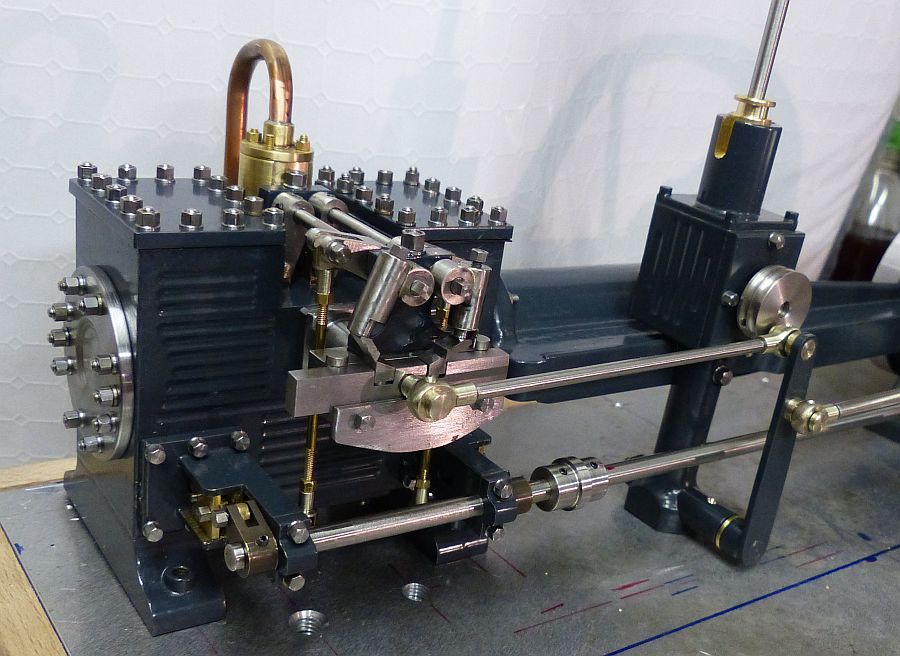

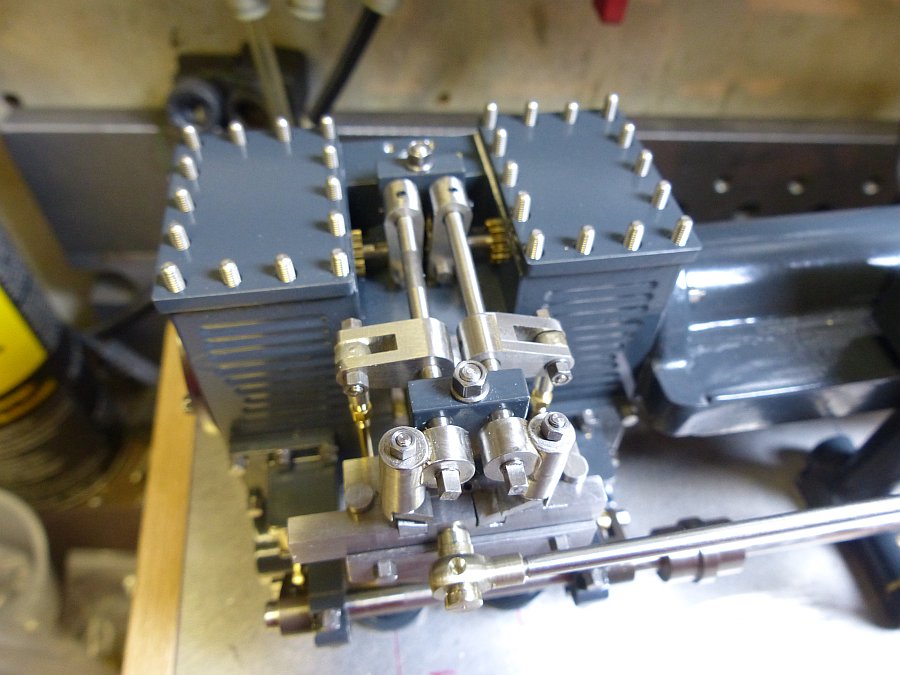

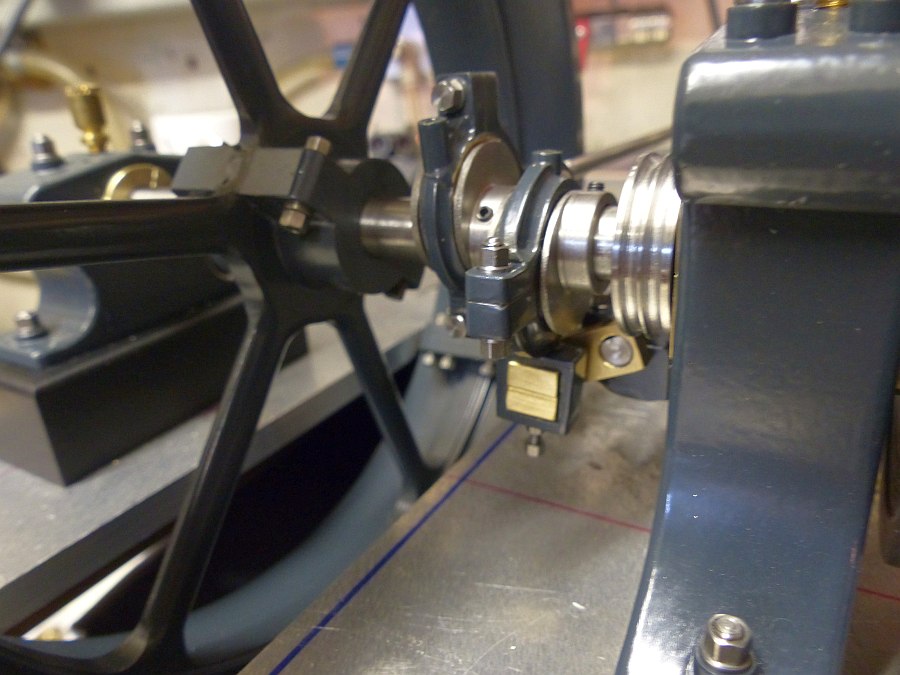

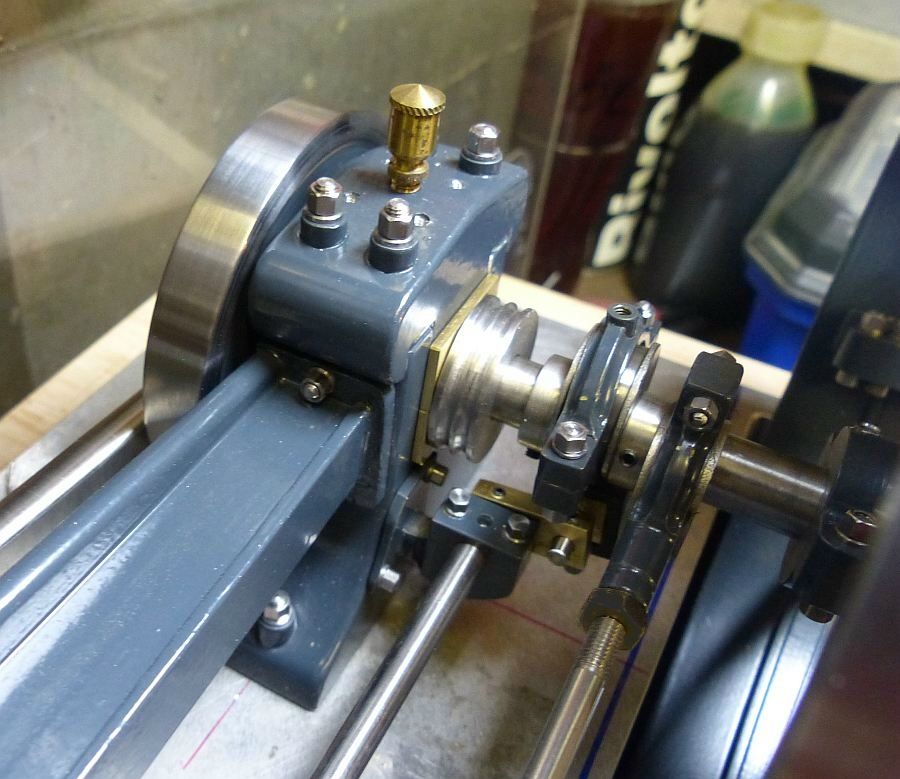

Hier kann man das Gestänge für die Einlasssteuerung erkennen

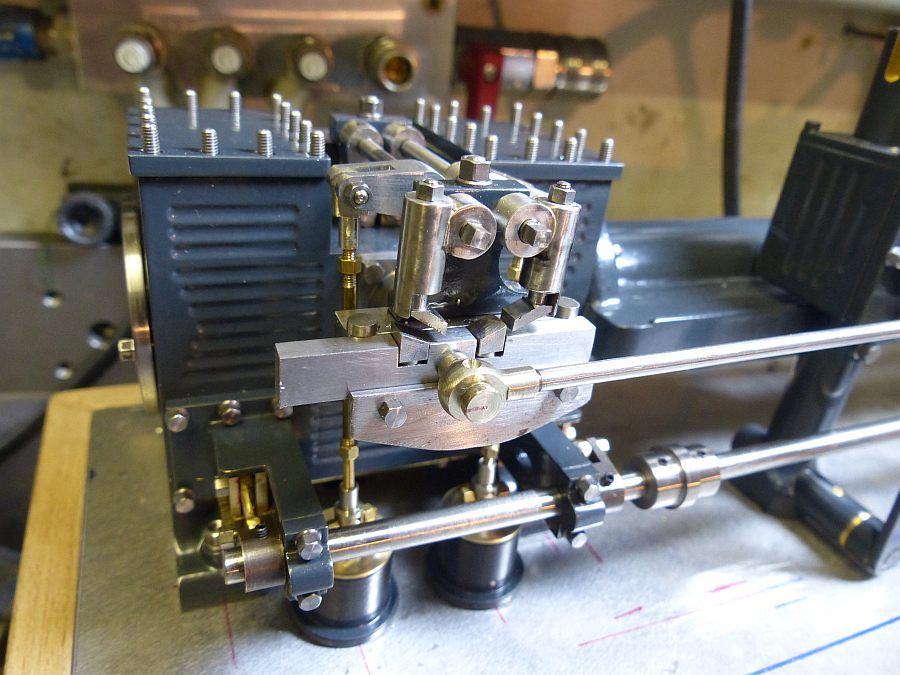

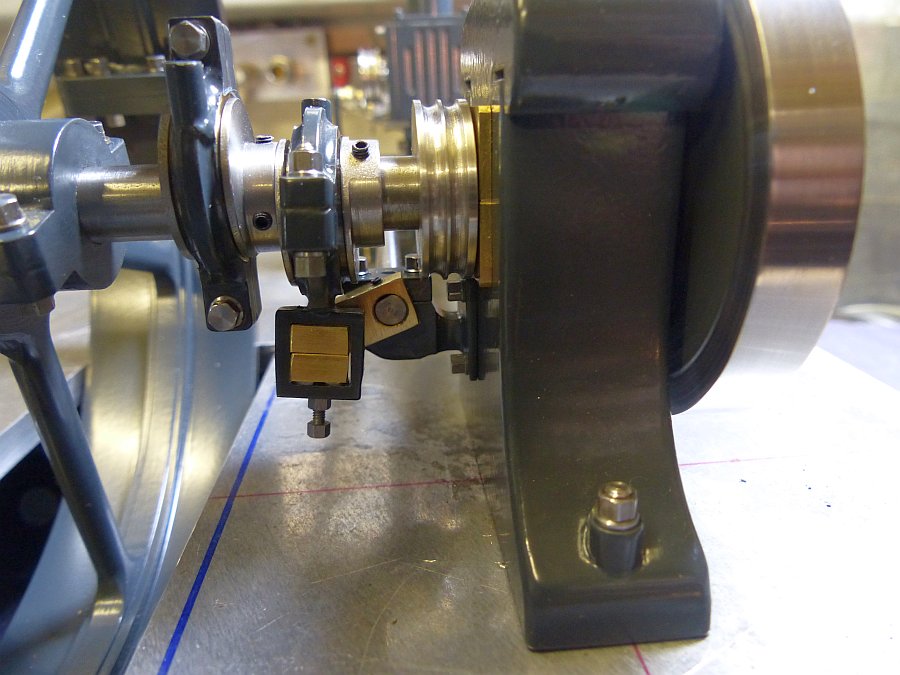

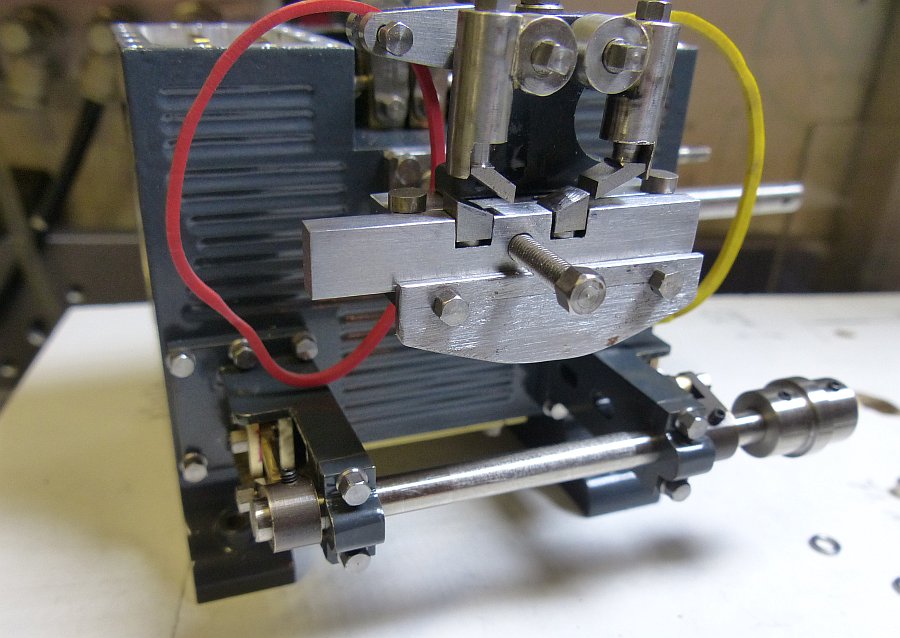

Ansicht der Sperr u. Mitnahme-klinken , unten die Federtöpfe für das schnelle schließen des Einlasses

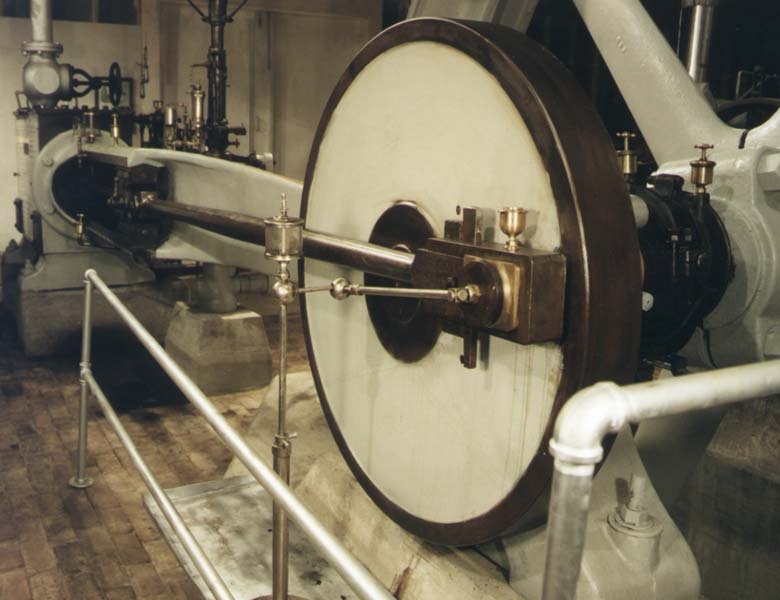

Bildquelle:  http://www.newsm.org/steam-engines/greene-disk.jpg

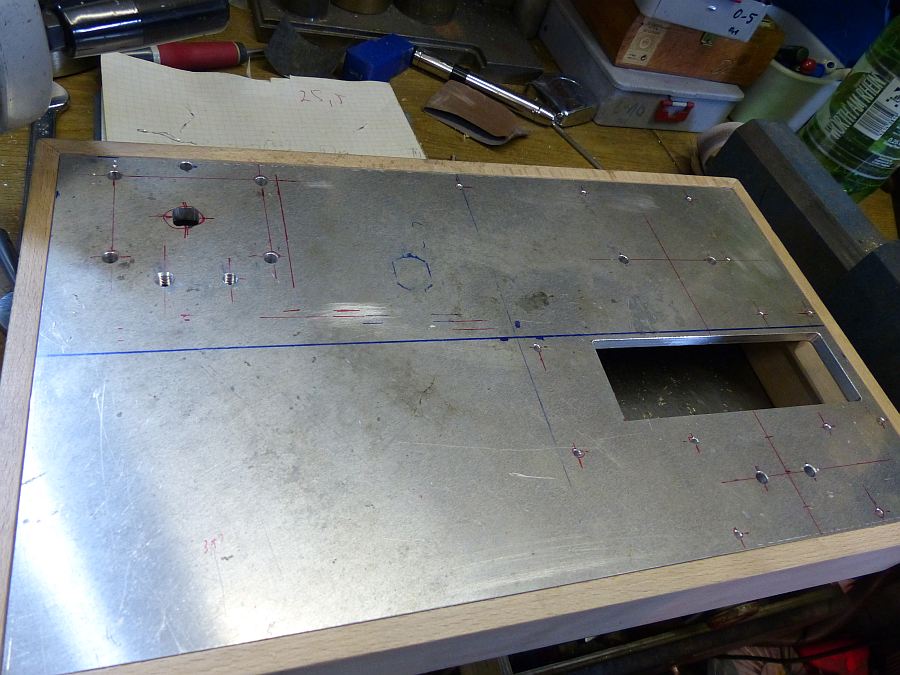

nachdem die Opferplatte ihren Dienst erledigt hatte musste eine Alugrundplatte angeschafft werden.

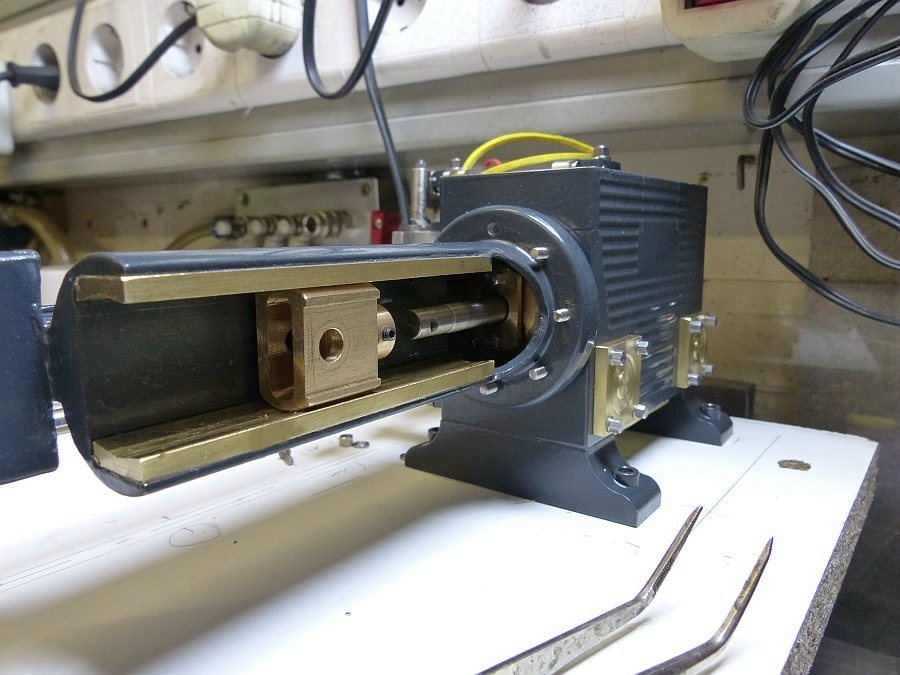

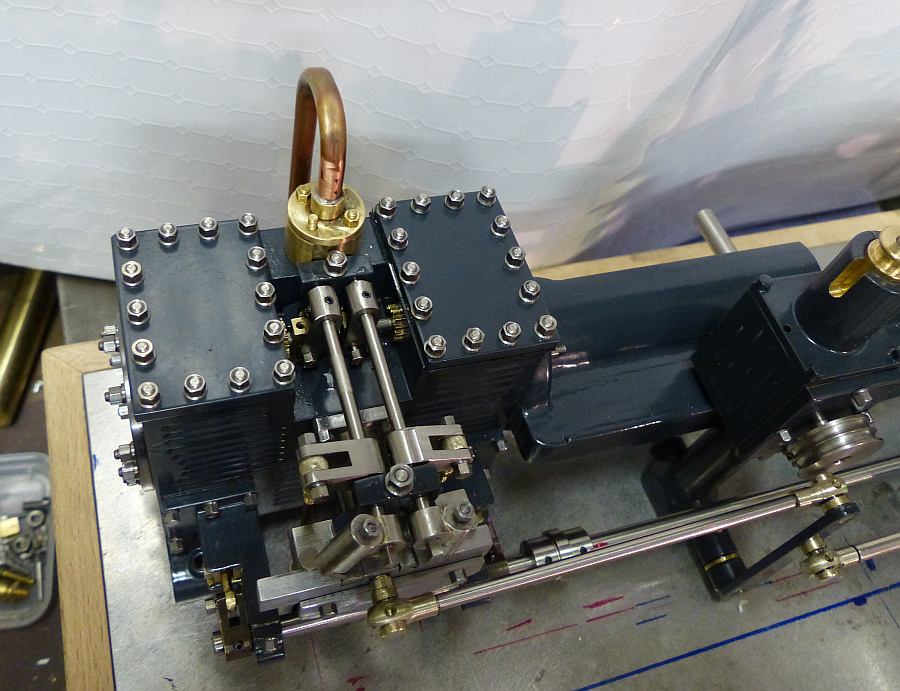

der Zylinderblock, Maße vom Zylinder:
L=80 / B= 40 / H= 60 (ohne Füße)
Kolben Ø 28mm / Hub 46mm

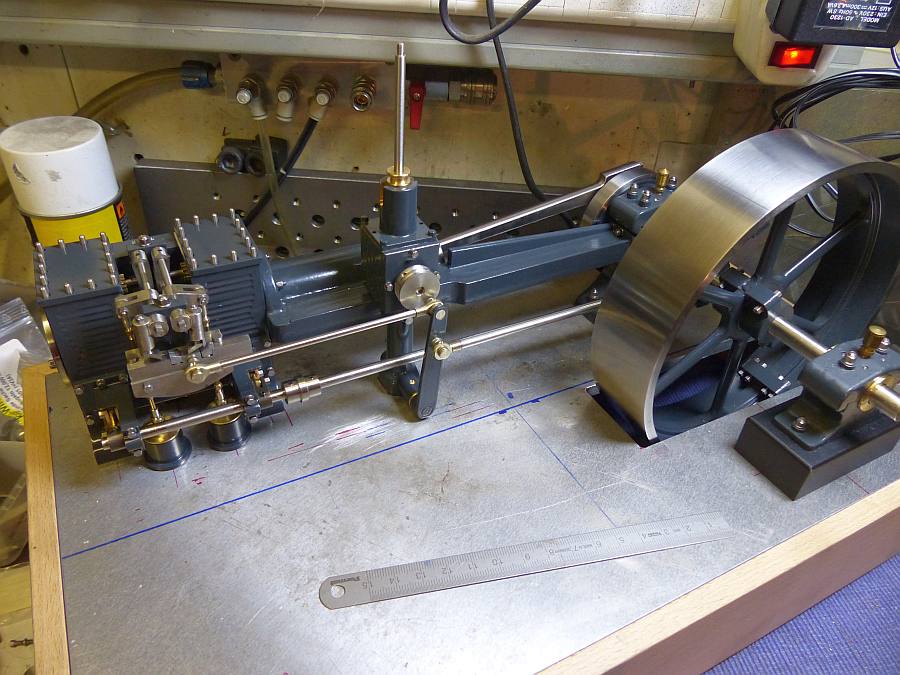

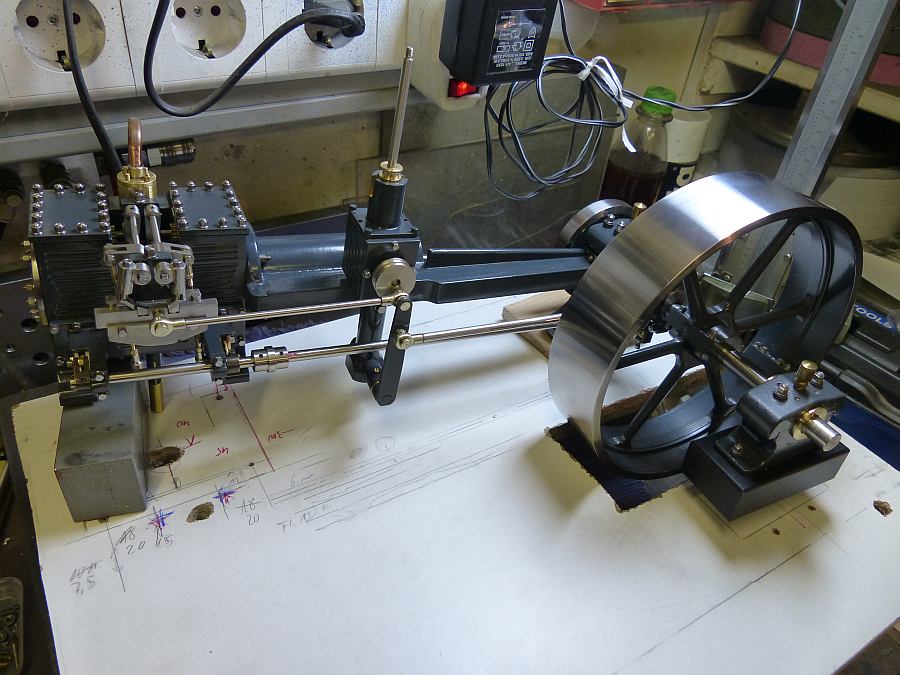

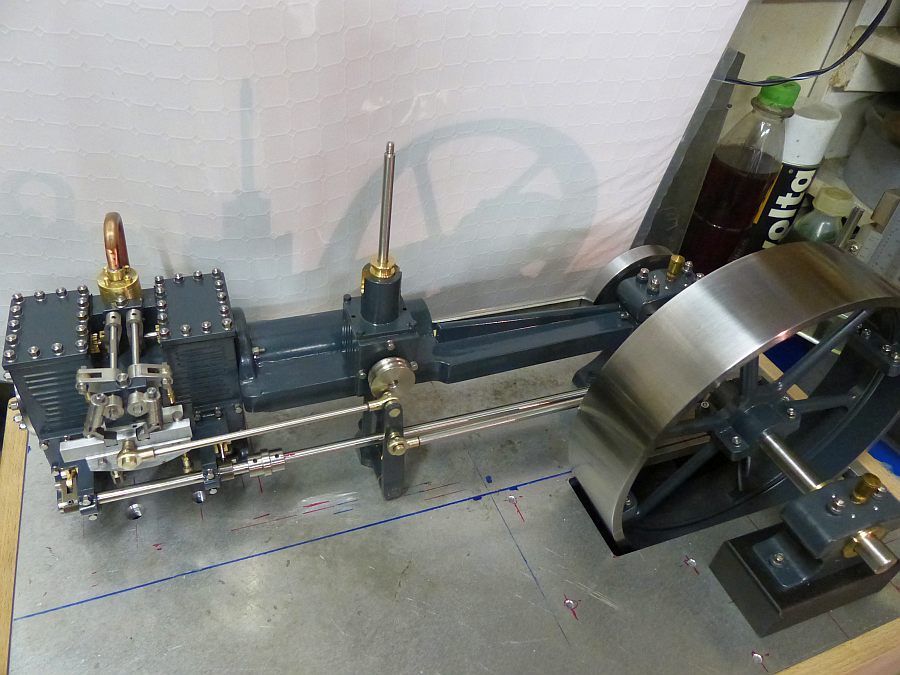

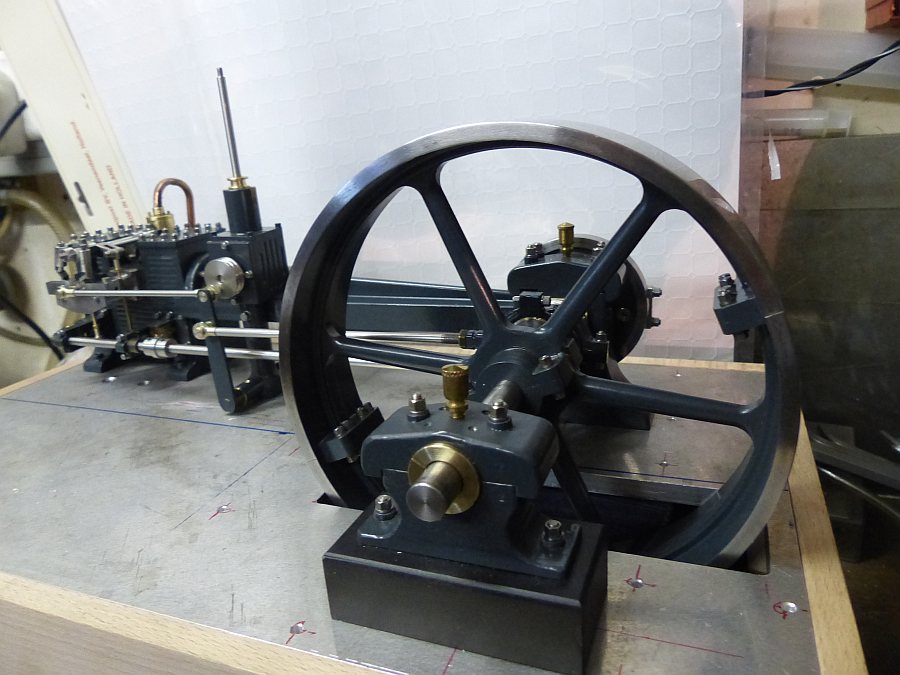

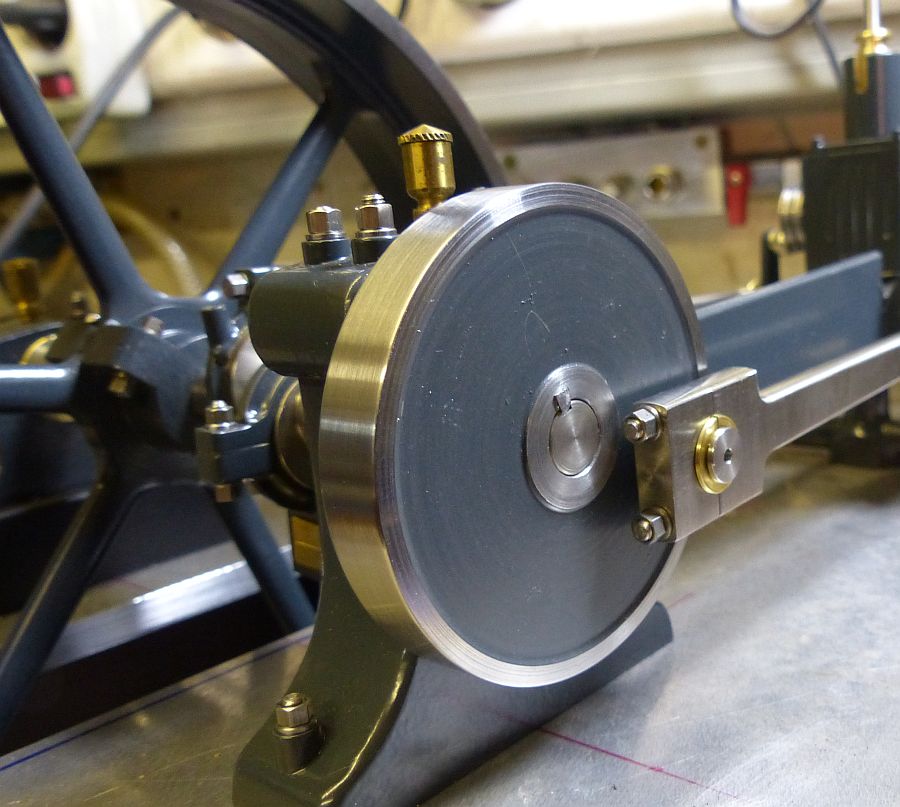

Nach vier Tagen fein Justierung lauft sie jetzt schon einigermaßen mit 0,4 Bar. Kann ja nur besser werden wenn sie erst mal eingelaufen ist.
zum Beweis gibt es natürlich ein Video. Es sind aber noch nicht die Unterdrucktöpfe mit den Federn verbaut.
Dann muss noch der Regler fertig gestellt werden, der Boden muss noch gefliest werde, u.s.w.
