| Weiter geht es mit dem

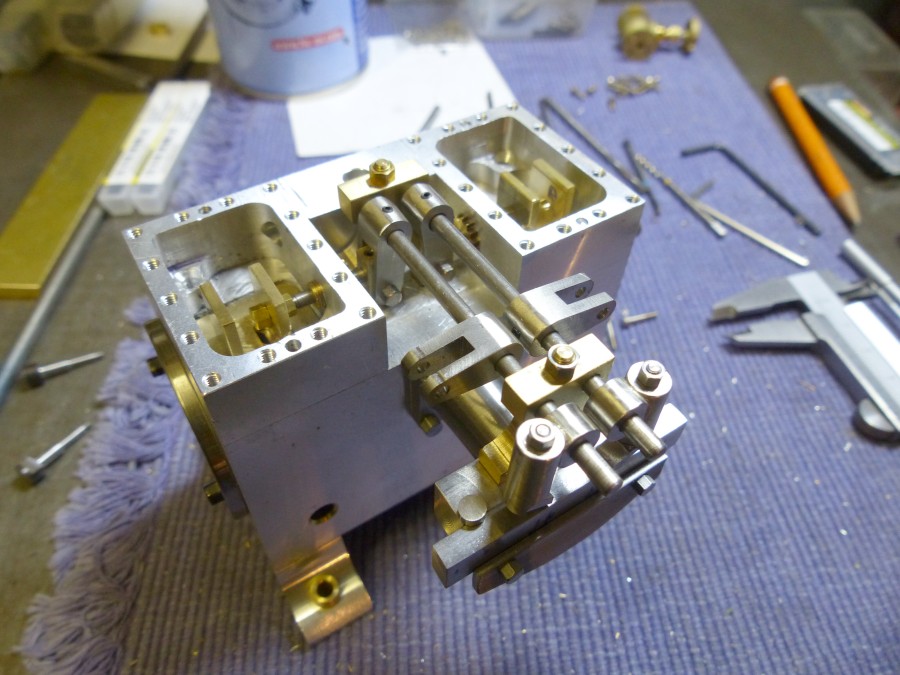

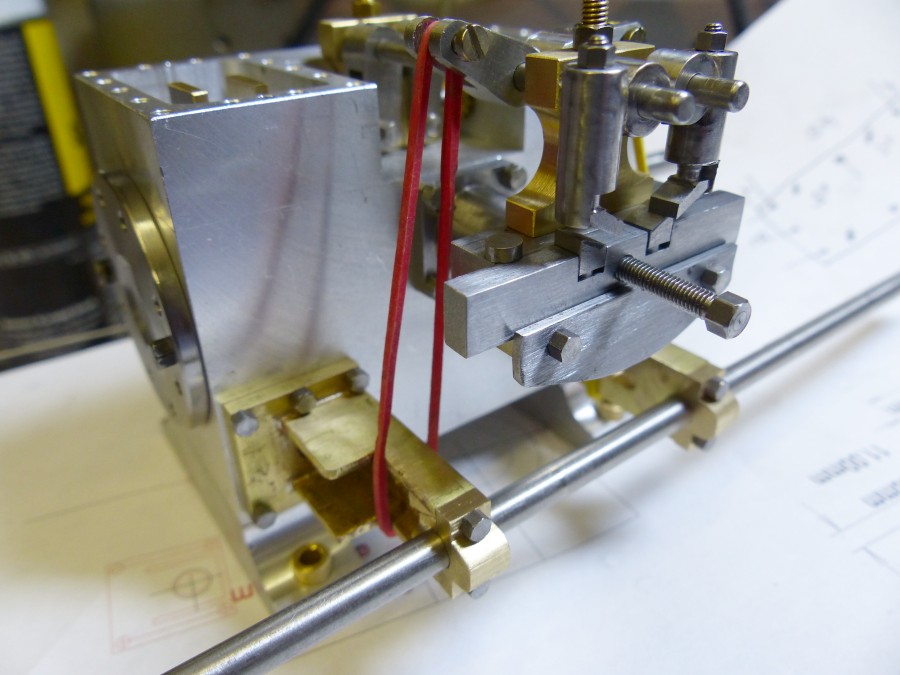

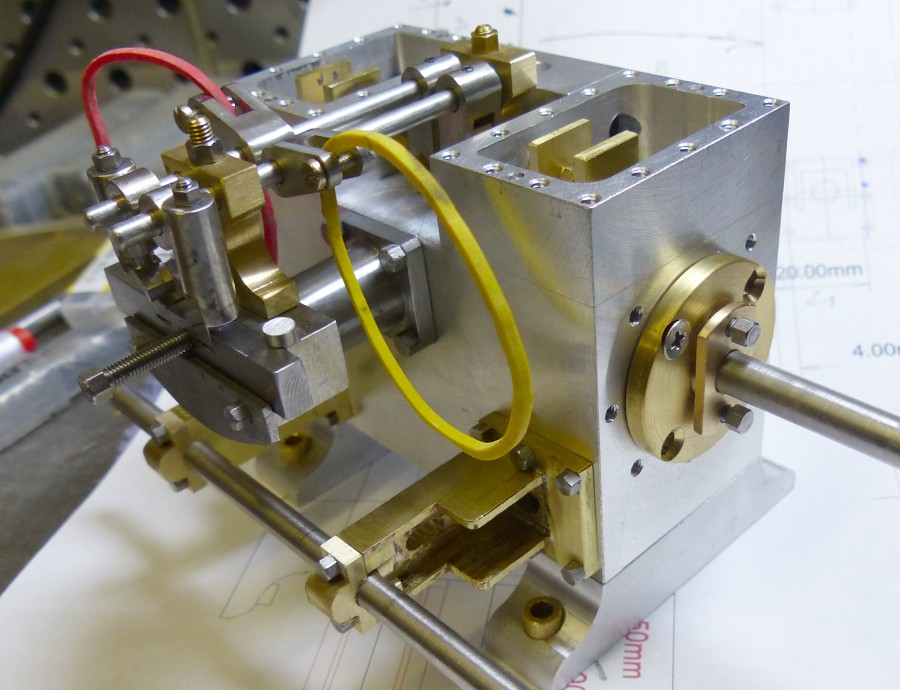

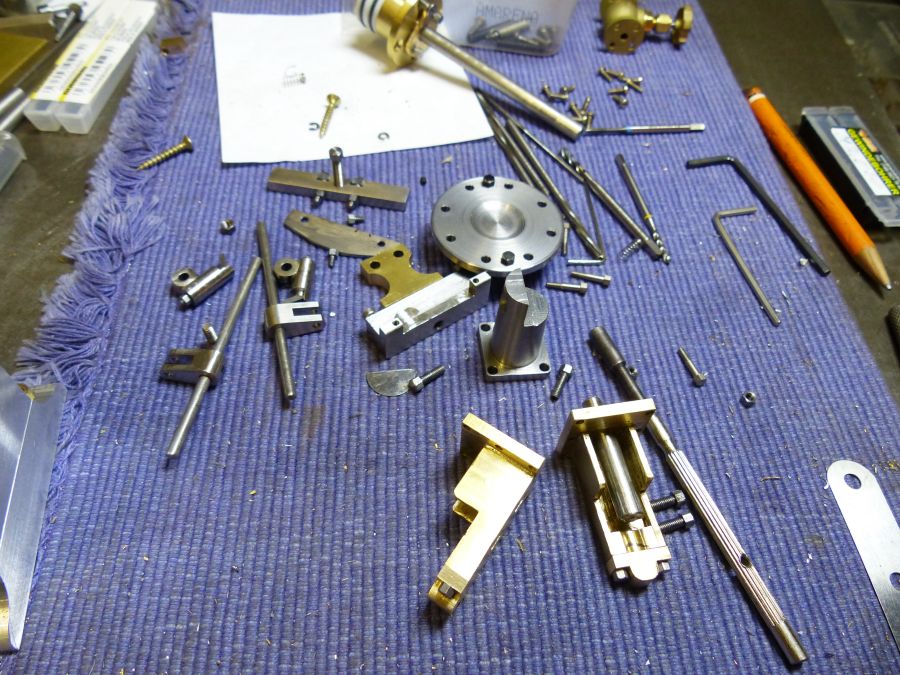

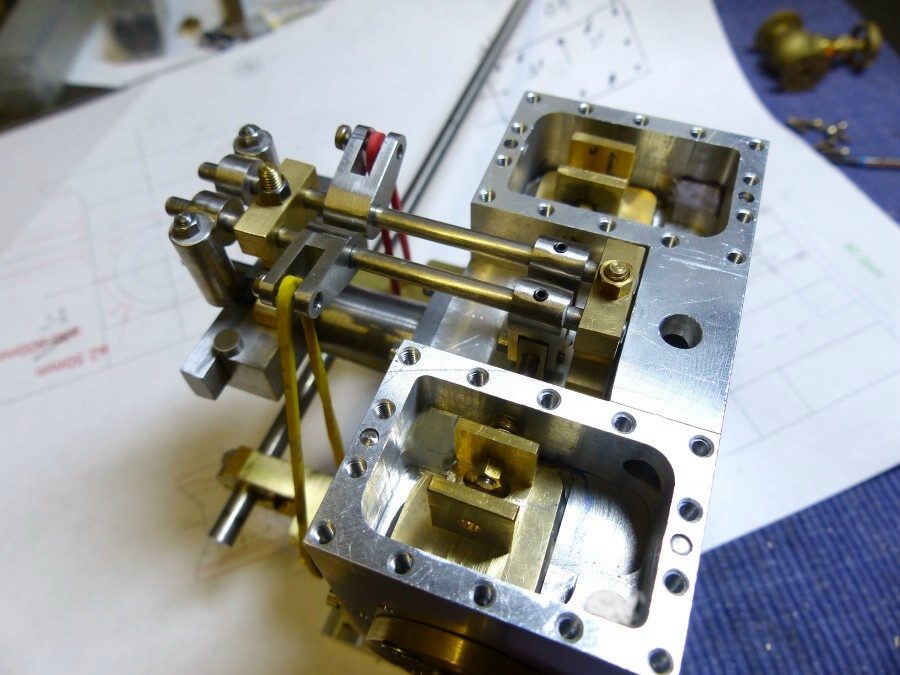

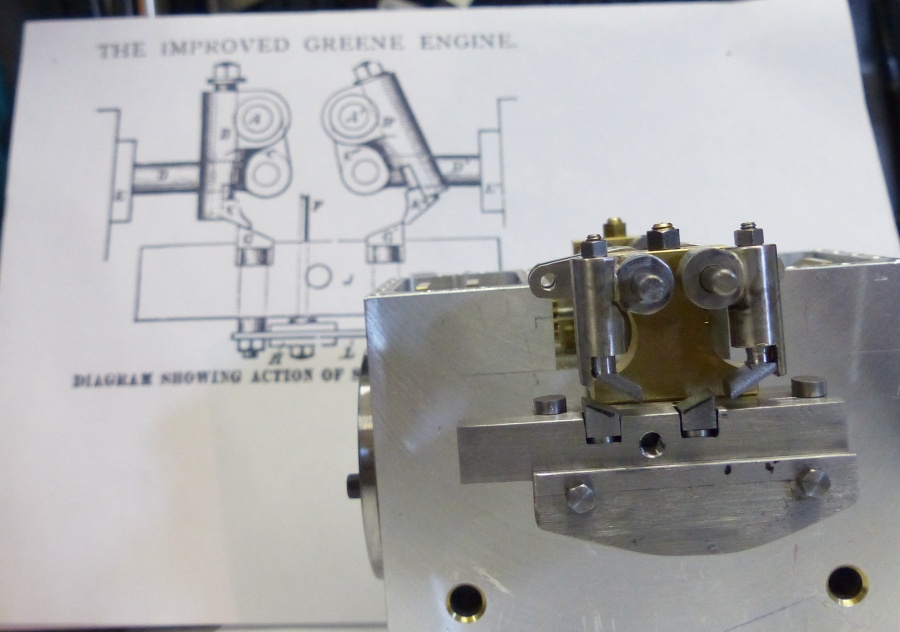

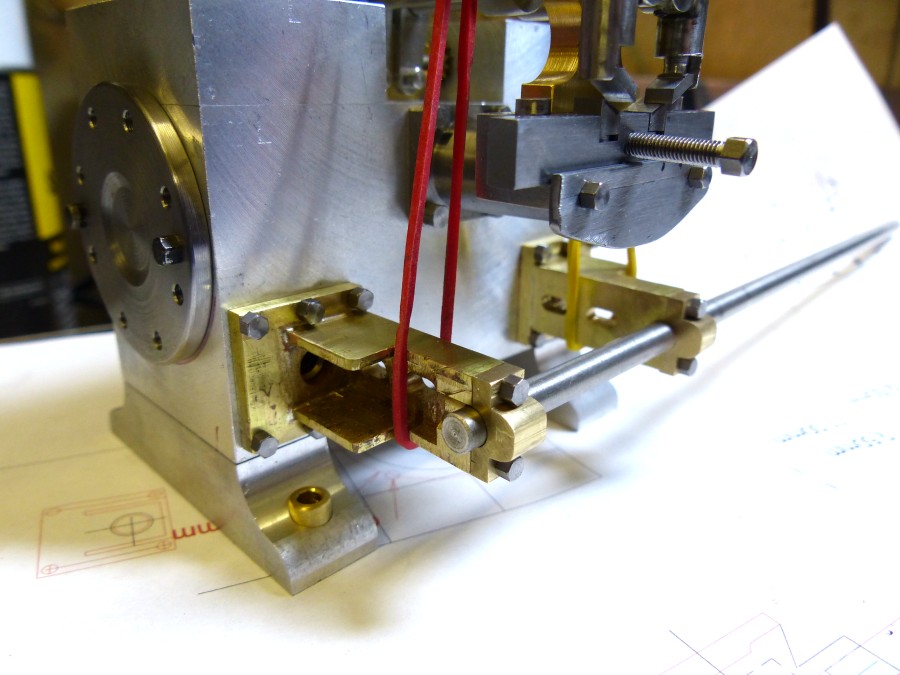

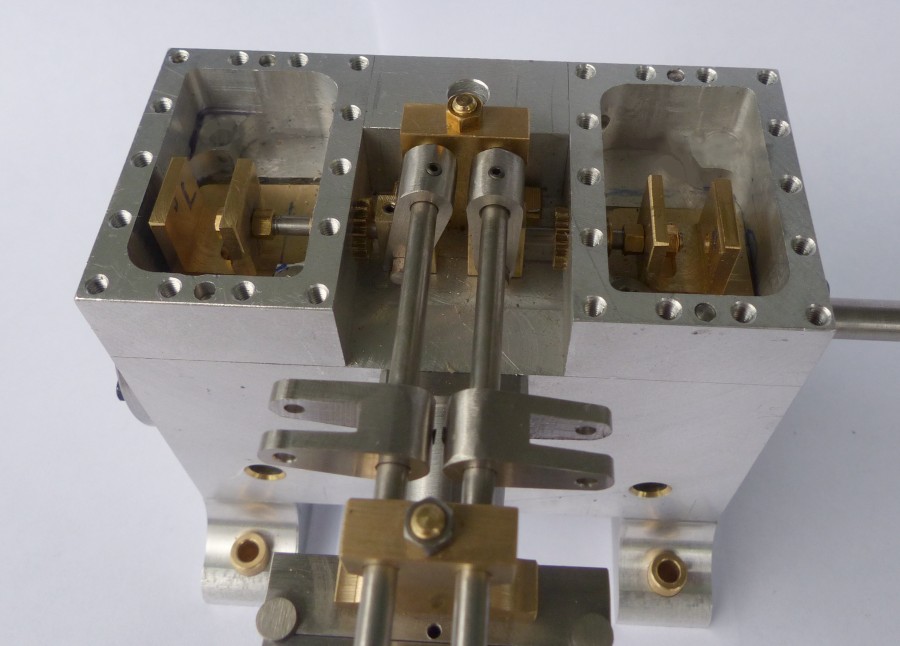

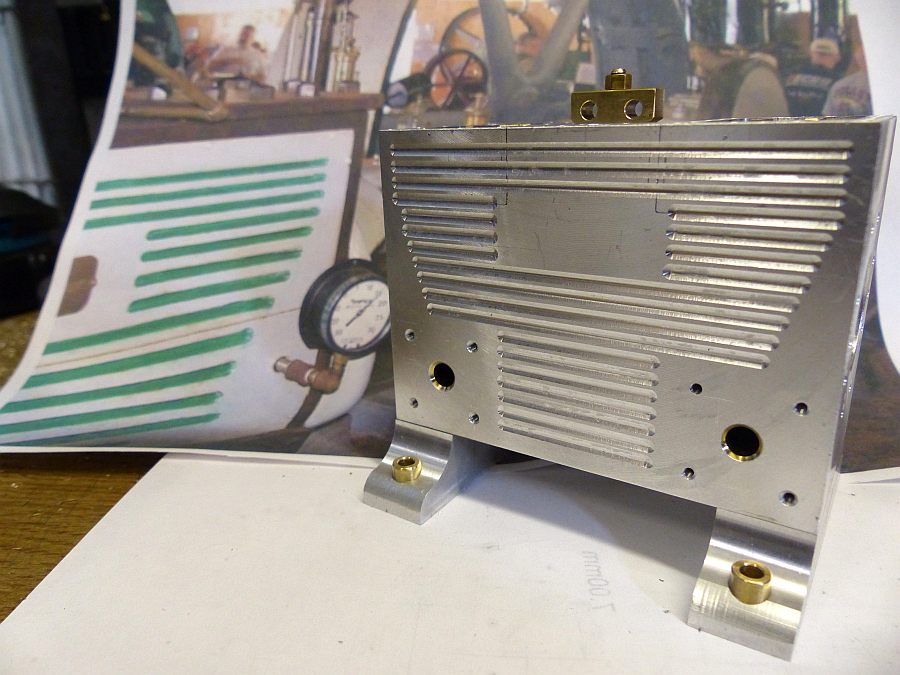

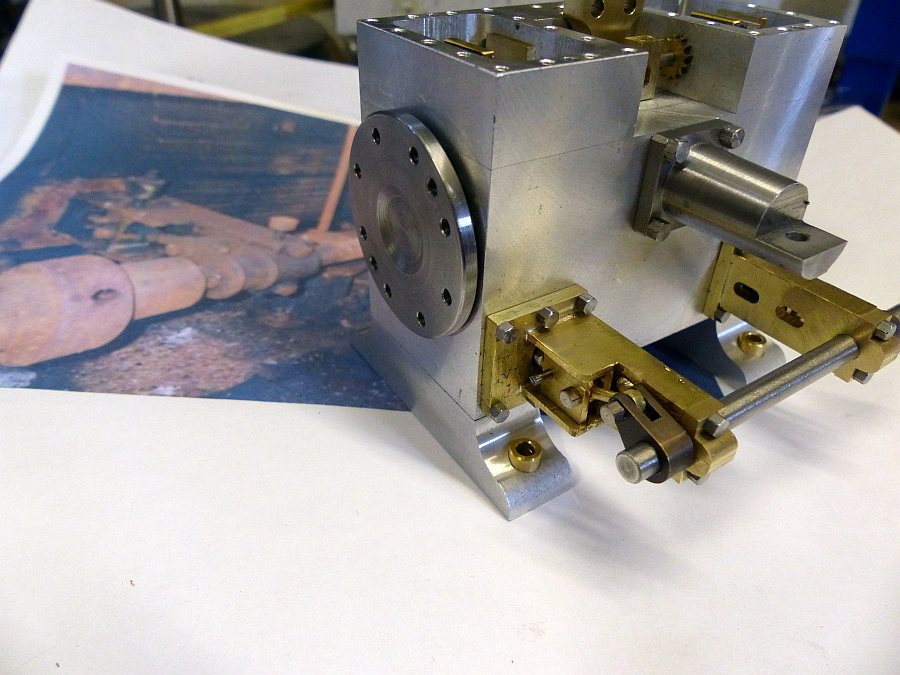

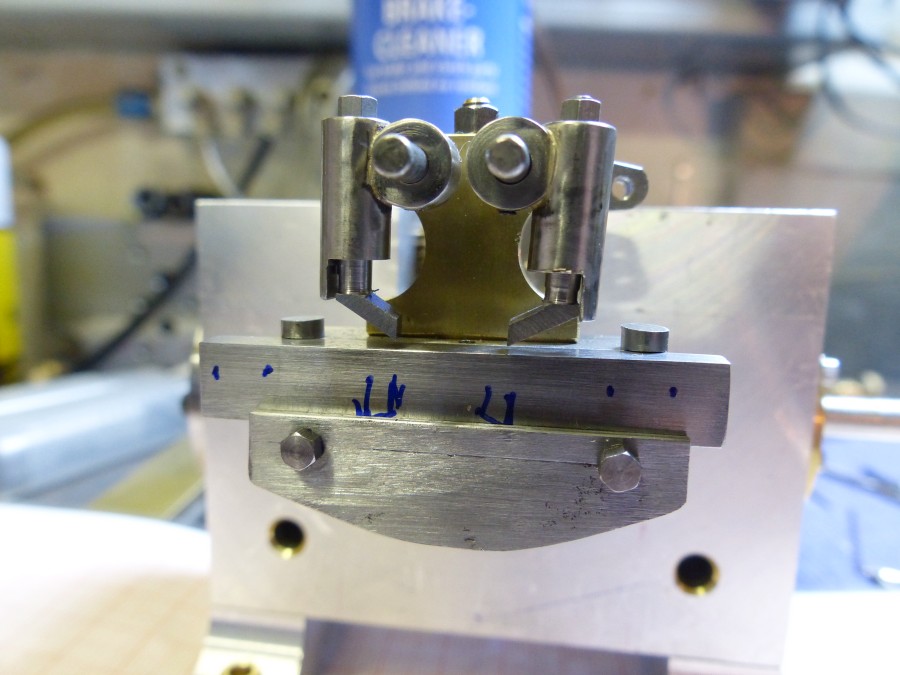

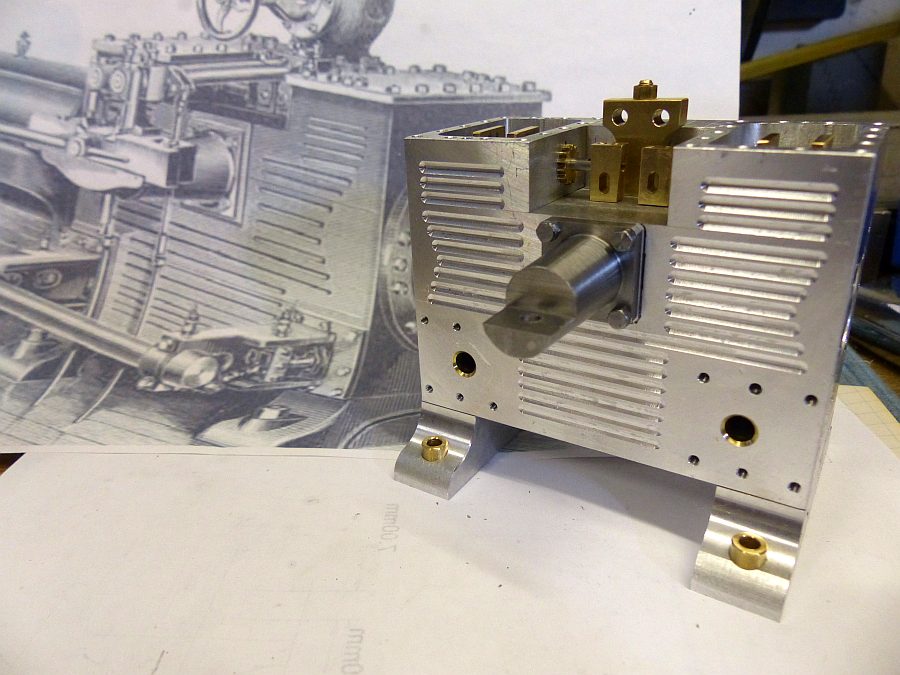

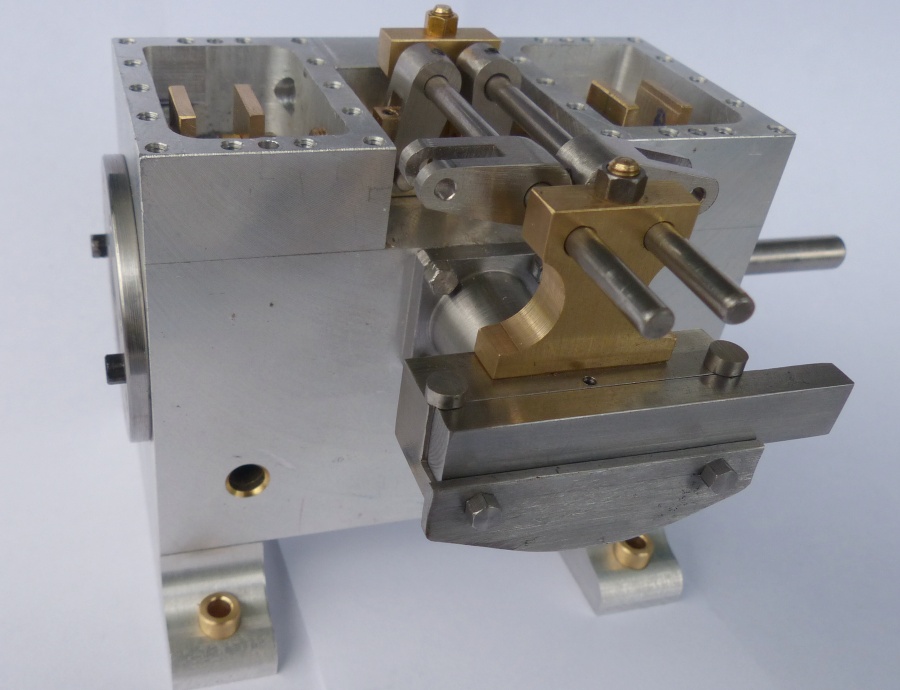

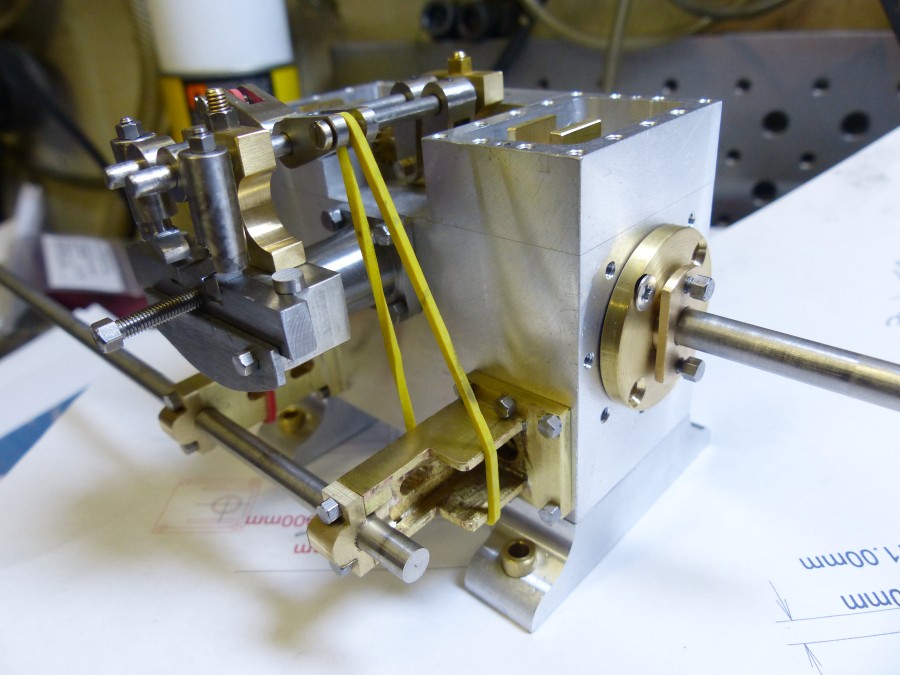

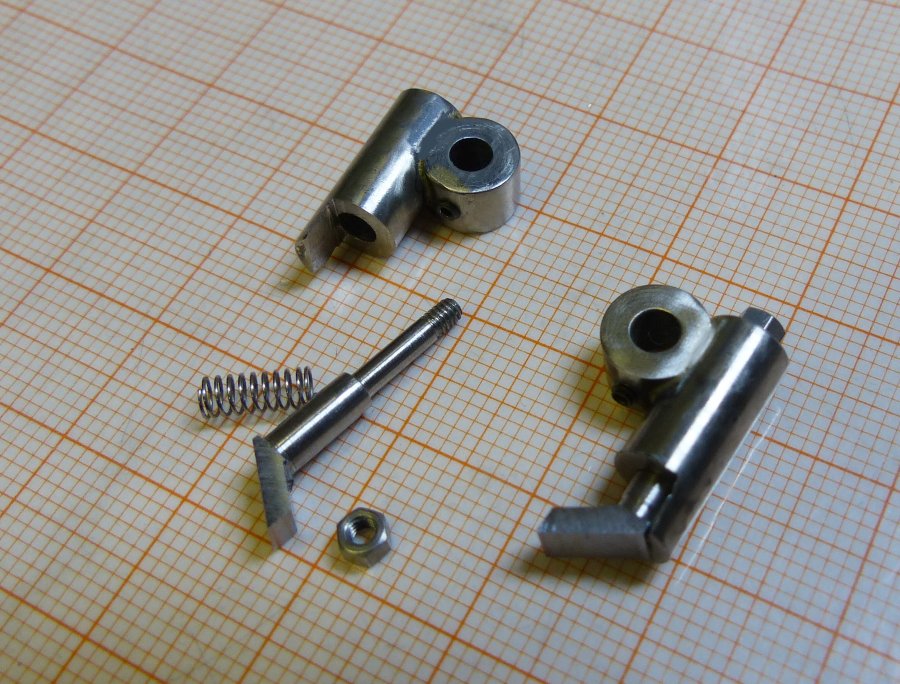

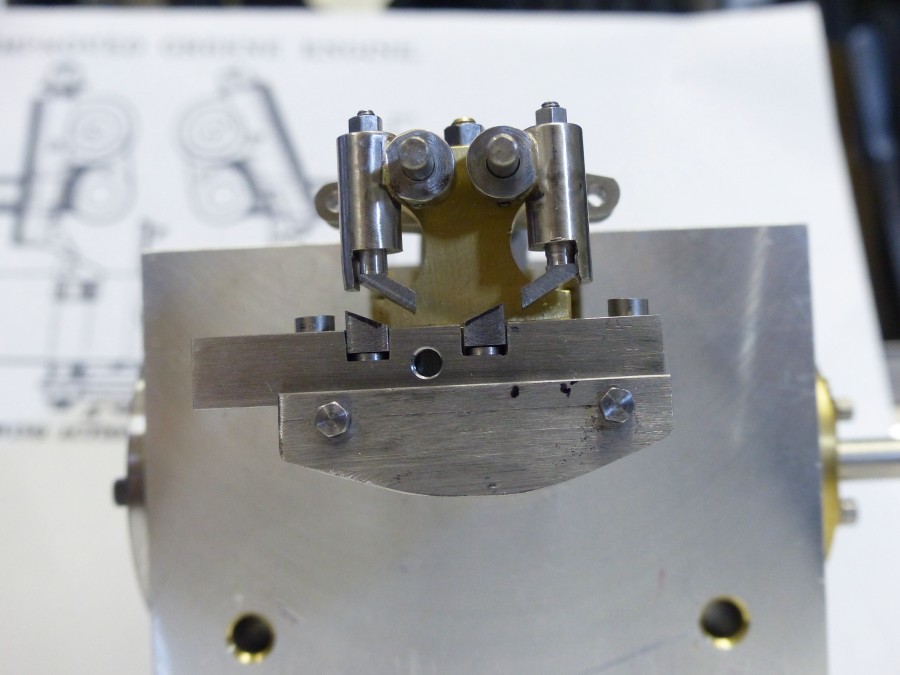

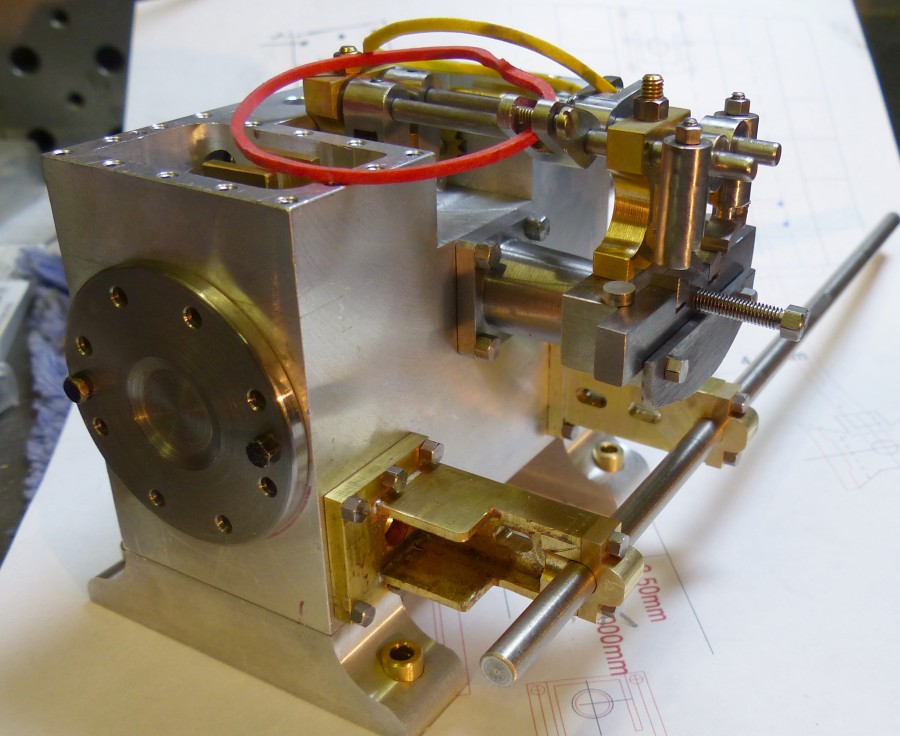

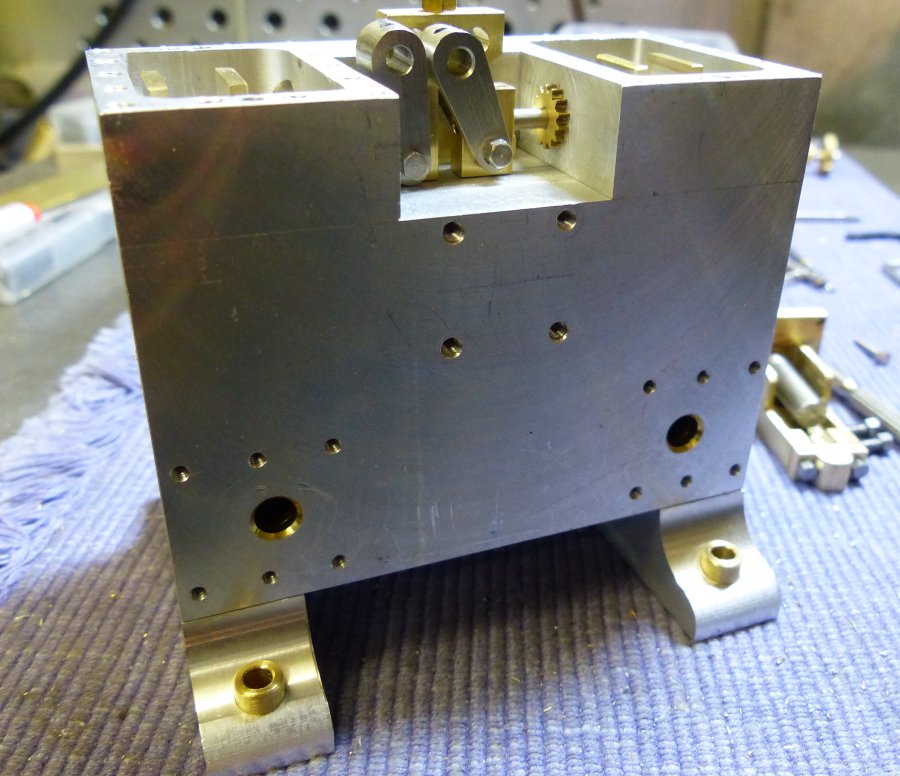

Zylinder, die Bilder sagen ja schon einiges aus uns sollten schon selbsterklärend sein. (für mich auf jeden Fall) Am Zylinder sind schon etliche Kleinteile verbaut worden. Fast alle Schrauben, Muttern und Gewindestifte sind (bis jetzt) in der Größe M2 +M2,5 gefertigt. Die Einlassschieber werden über die Klinken mit dem Gestänge betätigt. So ähnlich wie bei der Corliss Steuerung, Die Federtöpfe für den schnellen Verschluß kommen später, jetzt sind sie durch zwei Gummibänder ersetzt. Unten die Auslassschieber sind normale Rundschieber. (dazu später mehr) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Und zum Schluss für heute noch ein kurzes Video vom Bewegungsablauf der Klinken am Einlassgestänge. Die Einstellungen müssen natürlich später optimiert werden. | |
|
|
|
|
