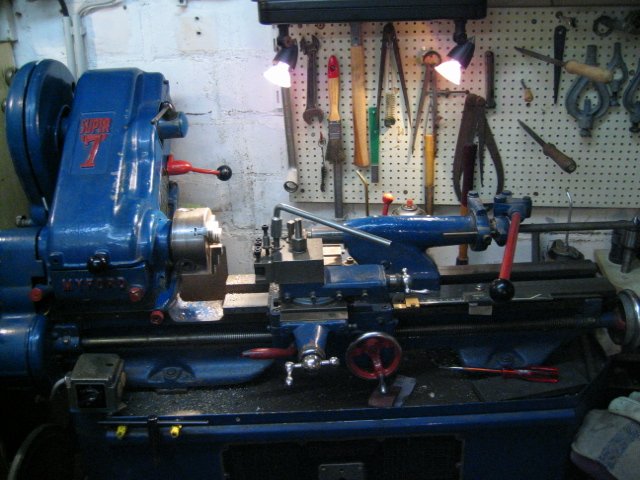

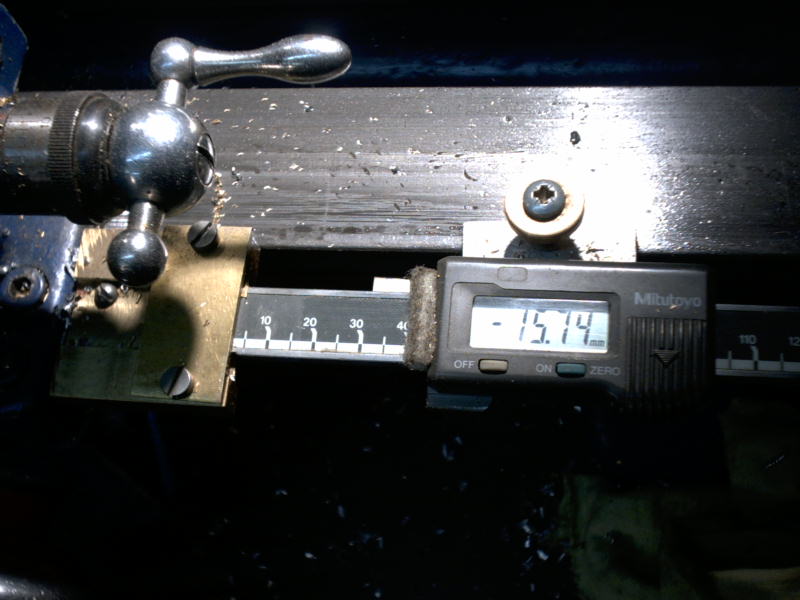

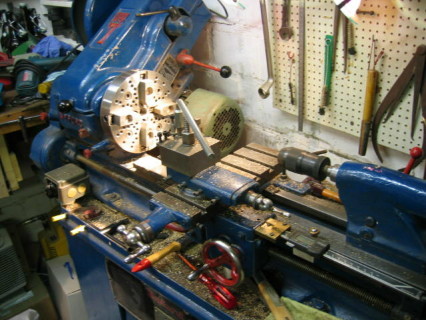

	Mein kleines Schätzchen, eine Myford Super7 etwas älter aber noch sehr gut erhalten. Digitalanzeigen in Z-Achse Link zu Myford
Daten: BETT Bettbreite mm 114 Stärke d. Brettes mm 12,7 Drehdurchmesser mm 178 Drehdurchmesser in der Kröpfung mm 254 Länge der Kröpfung vor Planscheibe mm 38 SPINDELSTOCK Spitzenhöhe mm 90 Spindelaufnahme-Durchmesser 1 1/4" x 7/16" Spindelgewinde 1 1/8" x 12t.p.i. Spindelkonus MK2 Spindelbohrung mm 15,5 Vorgelegeübersetzung 7,794/1 Aufspannscheibendurchm. mm 170 14 Spindeldrehzahlen rpm 27-2105 Motorleistung kW (HP) 0,75 (1)	SCHLITTEN Drehdurchmesser über Querschlitten mm 104 Weg d. Querschlittens mm 162 Weg d. Oberschlittens mm 57 Schwenkbarkeit d. Oberschlittens ° 360 Steigung d. Spindeln mm 2 Skalenteilung Querspindel mm 0,05 Oberschlittenspindel (Weg) mm 0,05 LEITSPINDEL 8 Gang / Zoll Gewindesteigungen mm 0,2 - 4,0 mm Gewindesteigungen Zoll 6 - 112 Gang/Zoll 38 Längsvorschübe mm 0,039-3,17 REITSTOCK Spindelkonus MK2 Pinolenweg mm 70 Schnellverstellung ( Sonder ) seitliche Verstellung nach vorne mm 11 seitliche Verstellung nach hinten mm 5 Nettogewicht o. Motor und Sockel kg 100

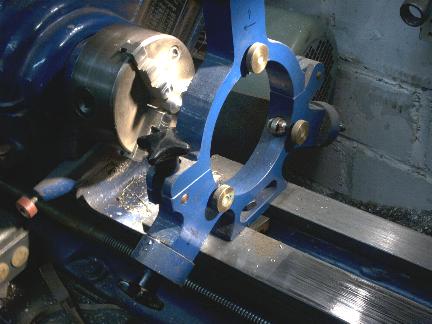

	Eine selbst hergestellte Lünette mit Rollenlager bis Ø 170 mm

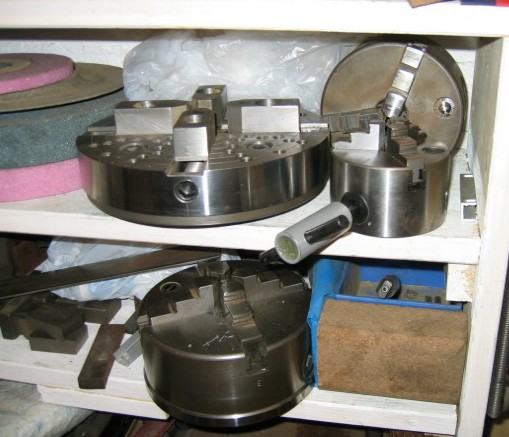

	3 Backenfutter Ø 50mm 3 Backenfutter Ø 100mm 3 Backenfutter Ø 125mm 4 Backenfutter Ø 125mm Planscheibe Ø 180mm

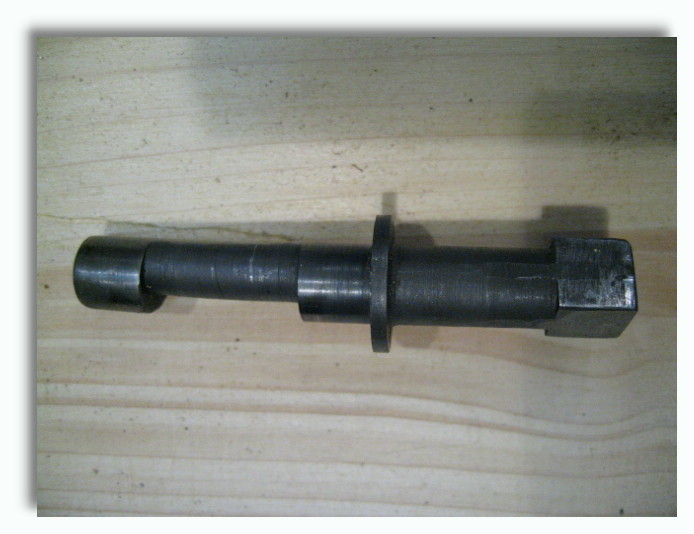

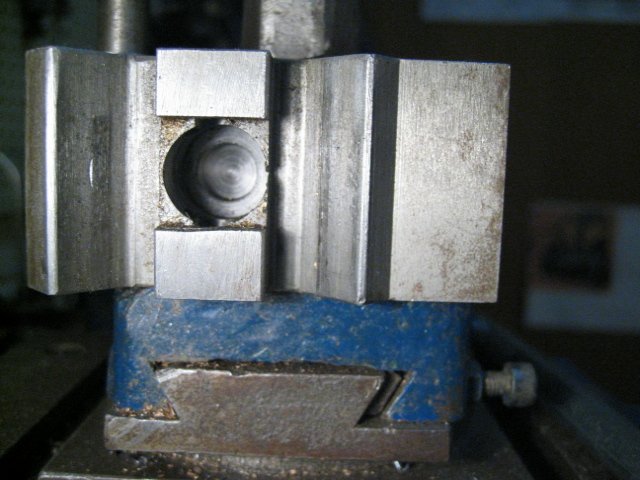

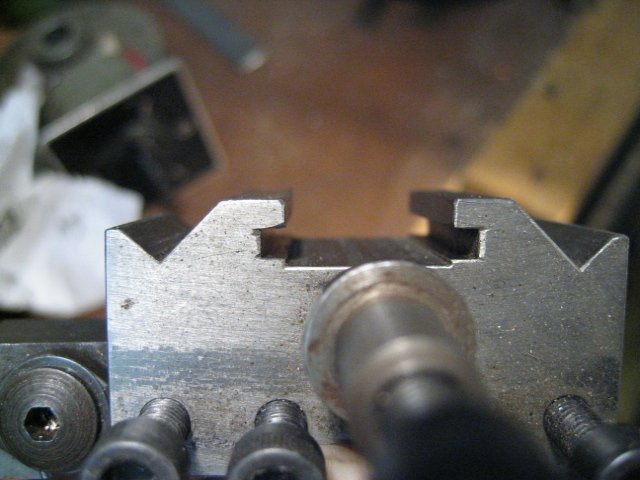

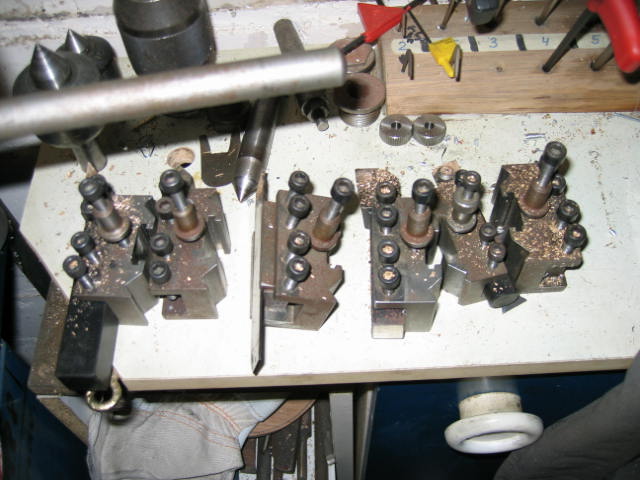

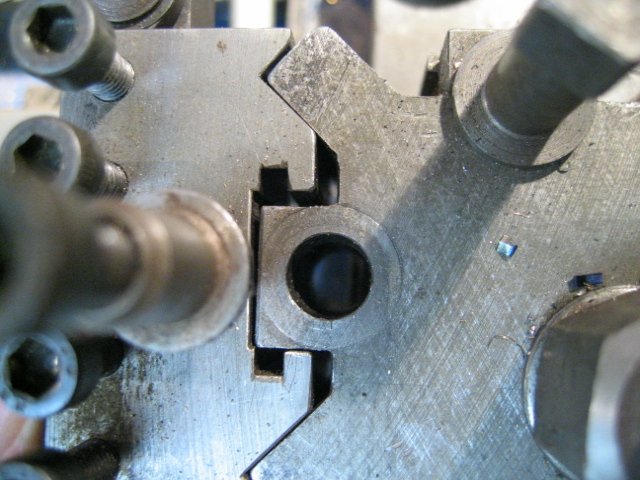

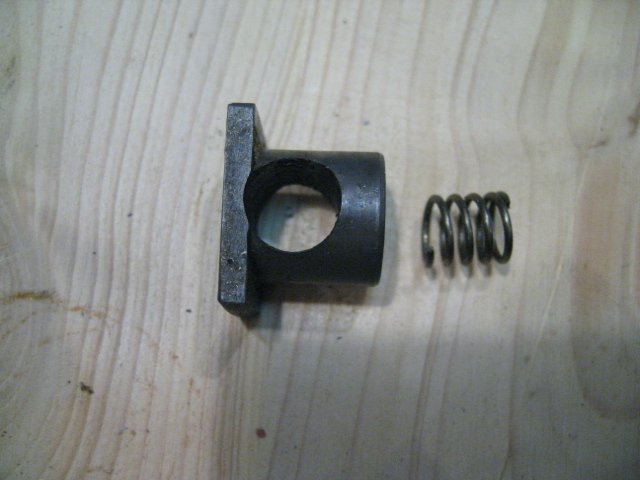

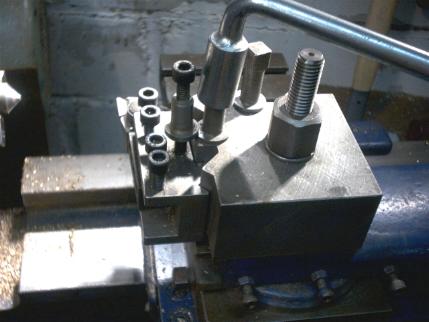

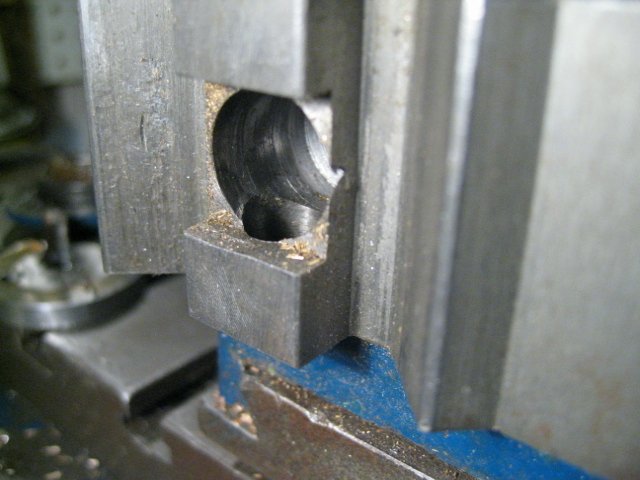

	Die normale Spannpratze wurde gegen einen selbst gefrästen Stahlhalter mit 6 Wechseleinsätze ausgetauscht.
Zur besseren Übersicht die Einzelteile als Ansicht	Zeichnung zum downloaden als PDF - Datei

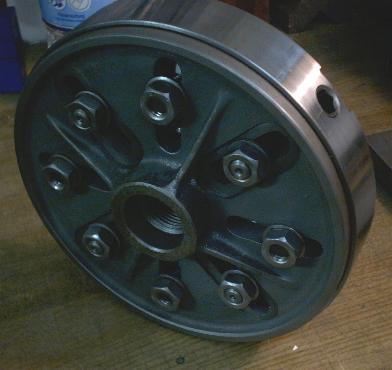

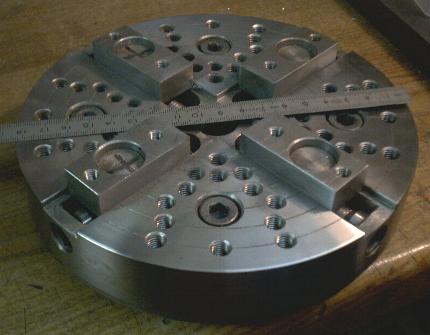

vergrößern	Eine selbst gedrehte Planscheibe mit Bohrungen für verschiedene Anschläge wurde auf die Originalscheibe aufgeschraubt.

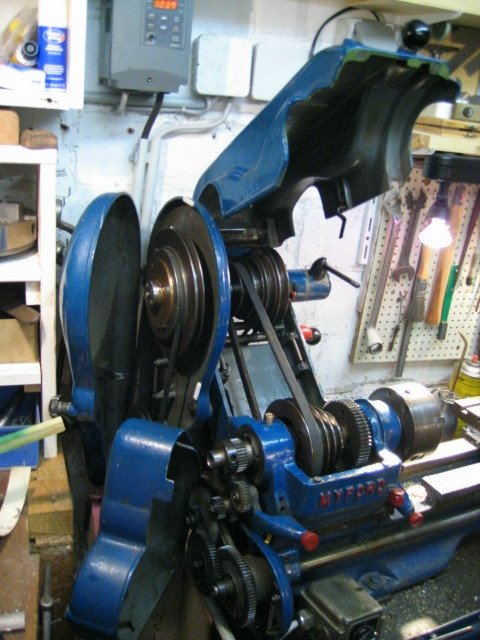

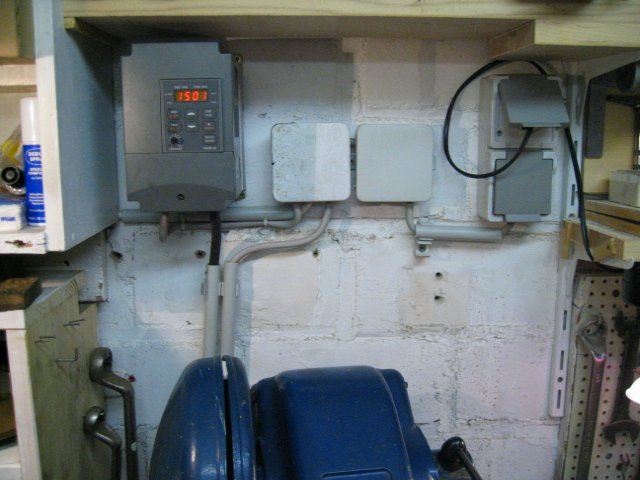

März 2005 Umbau der Drehmaschine auf Frequenzumrichter u. Generalüberholung der Maschine. alle Lager erneuert Umbau auf 380 V Motor.
	Vorteile: • Ein vielfach höheres Drehmoment (GIGANTISCH !) • weicher Anlauf der Maschine ( Vorteil bei großen Werkstücken ) • definierte Bremszeit (ein Traum beim Gewindeschneiden) • leiserer und vibrationsärmerer Lauf • (die Nachbarn freuen sich ) • Bedienung über Tastatur • Drehzahl über Poti regelbar
