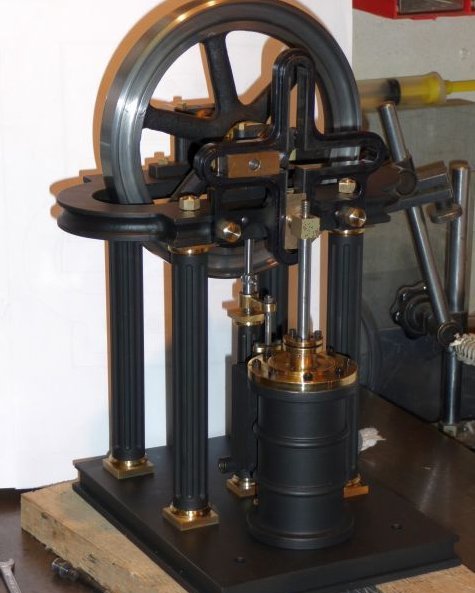

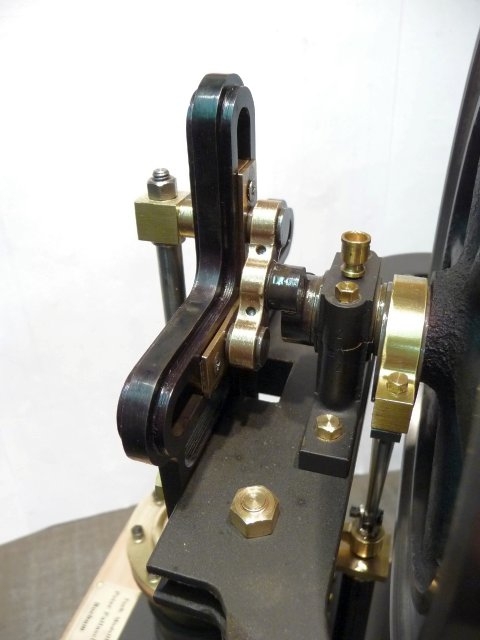

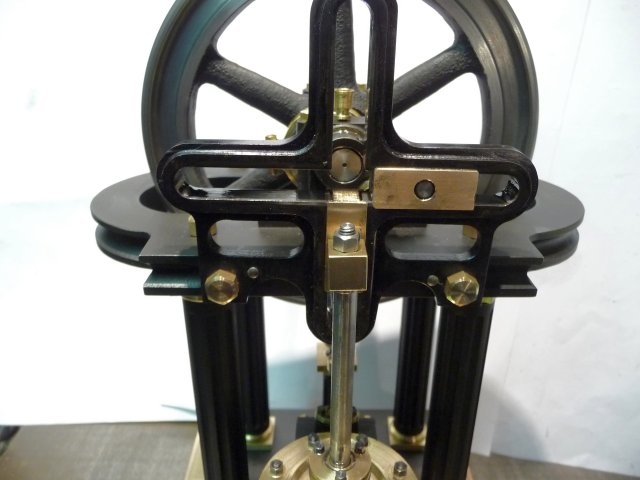

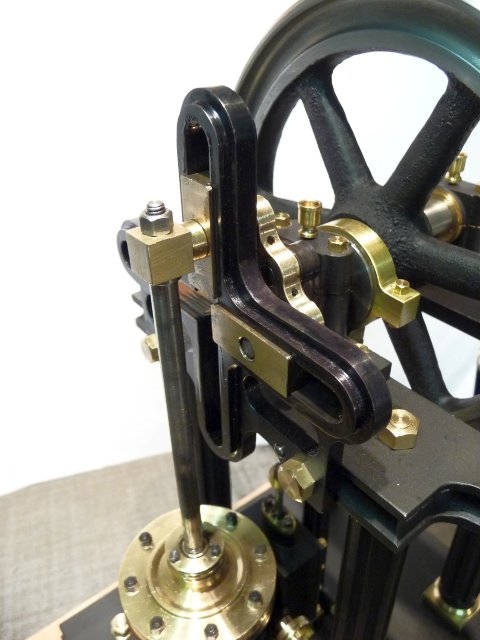

Cross Engine.
![]() |
![]() |

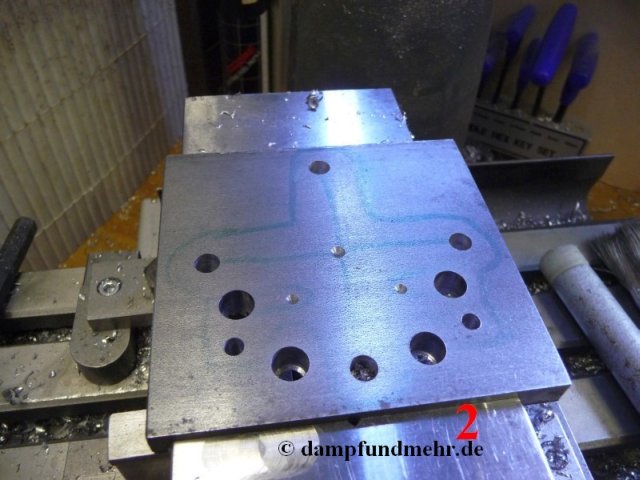

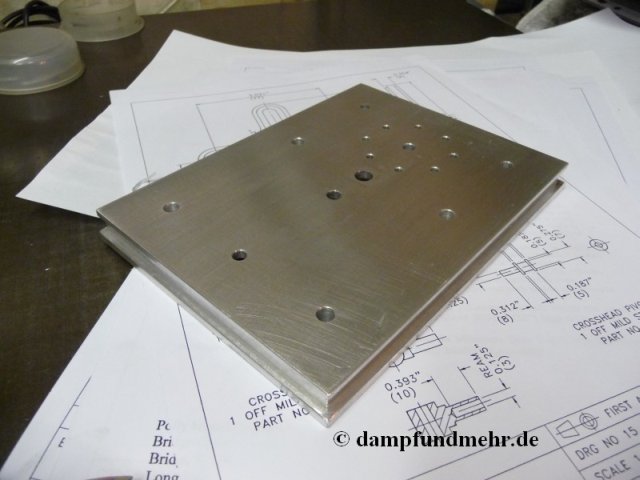

Die Grundplatte 128x170 x 15mm | |
![]() |
|

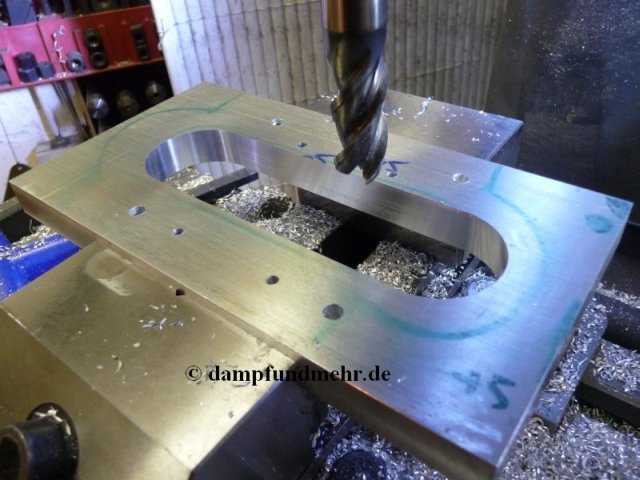

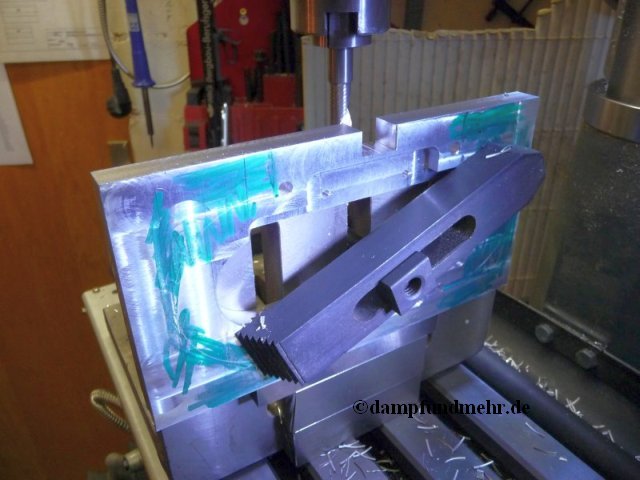

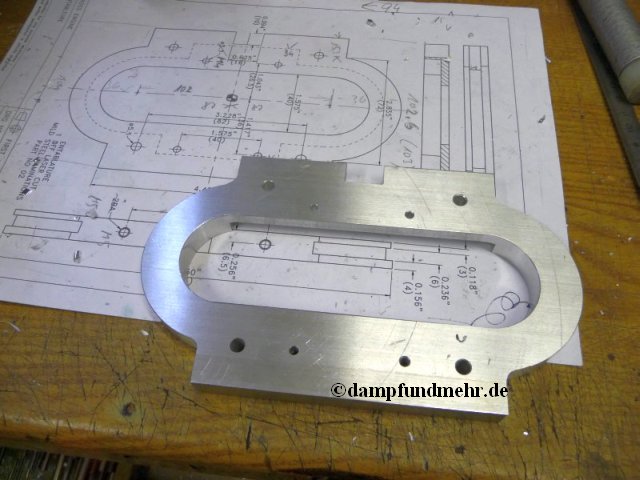

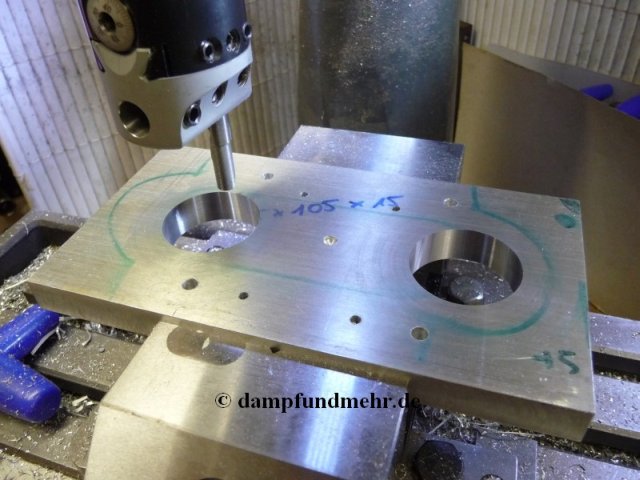

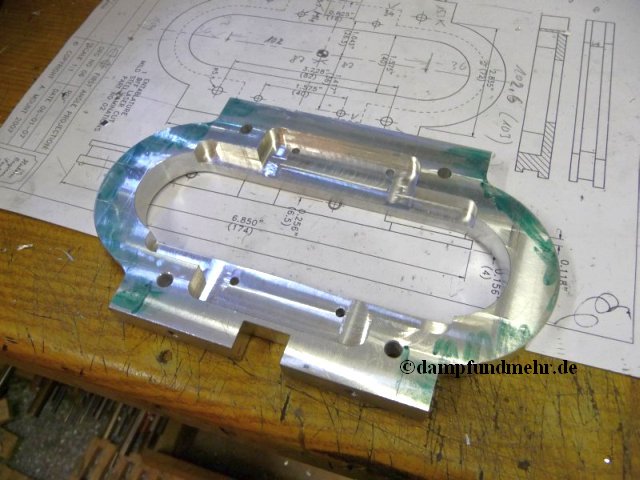

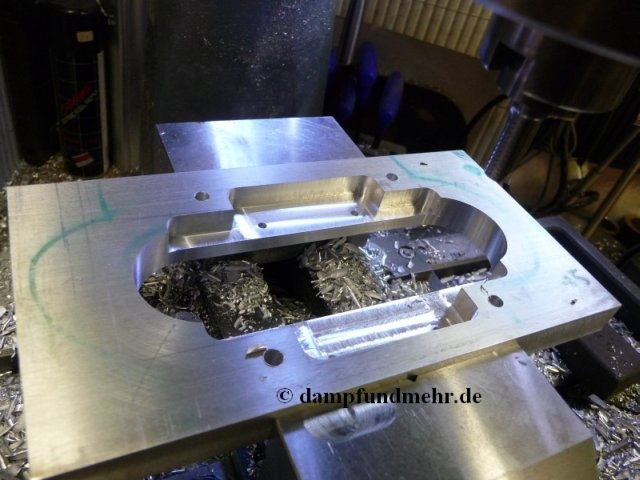

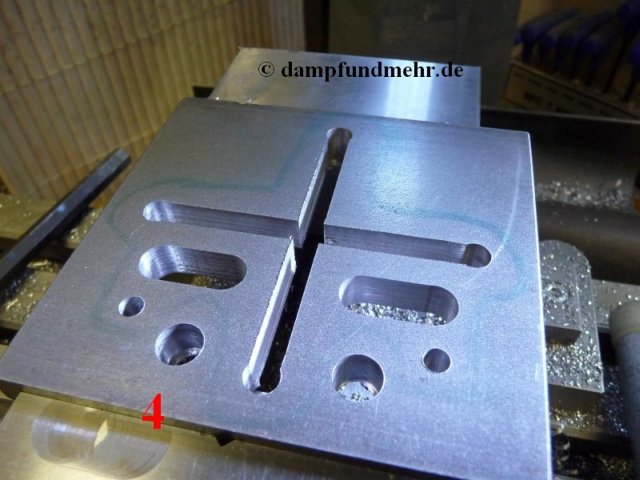

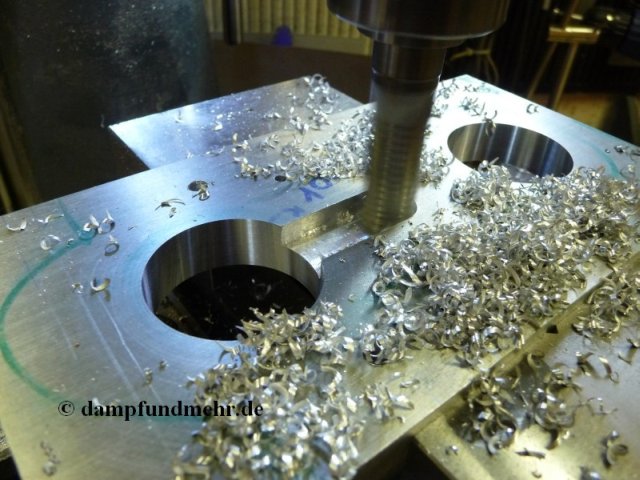

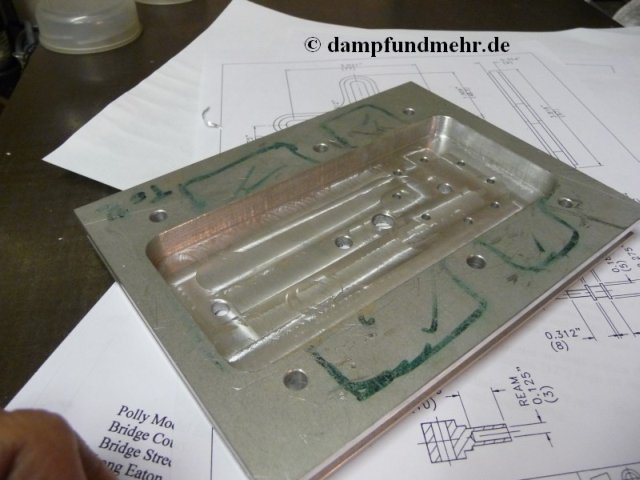

Die obere Trägerplatte 120x170x13m bekommt eine Ausfräsung für das Schwungrad. | |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

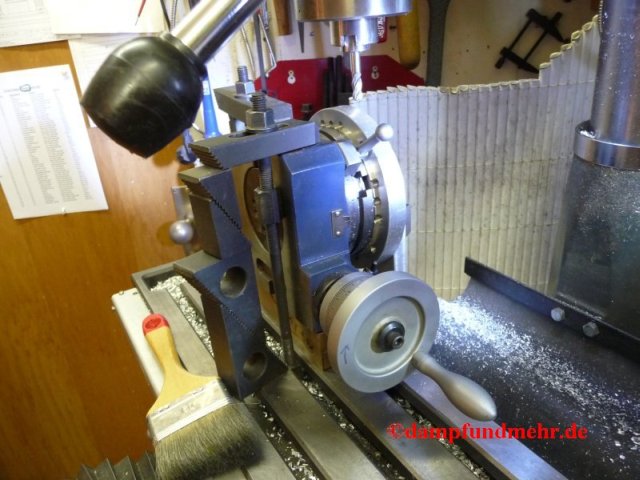

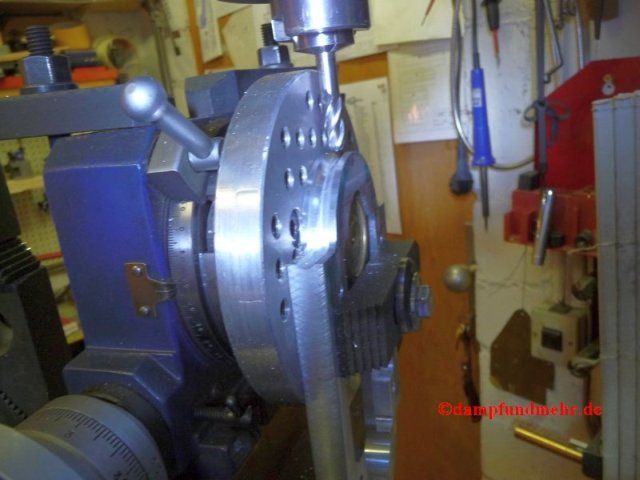

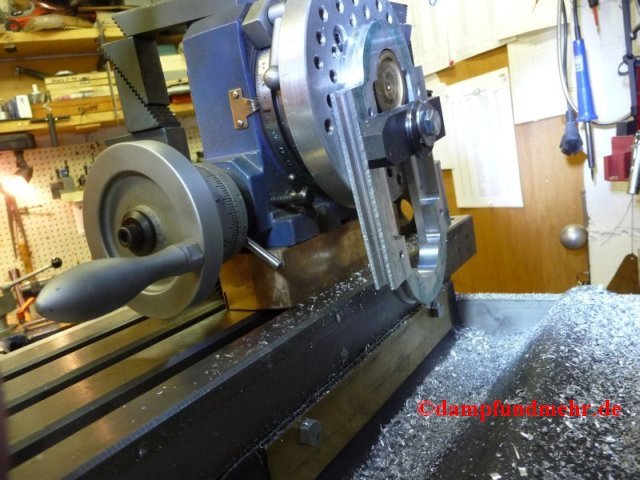

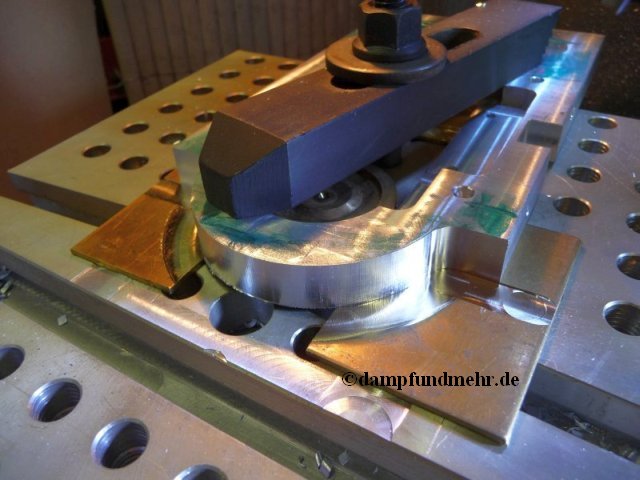

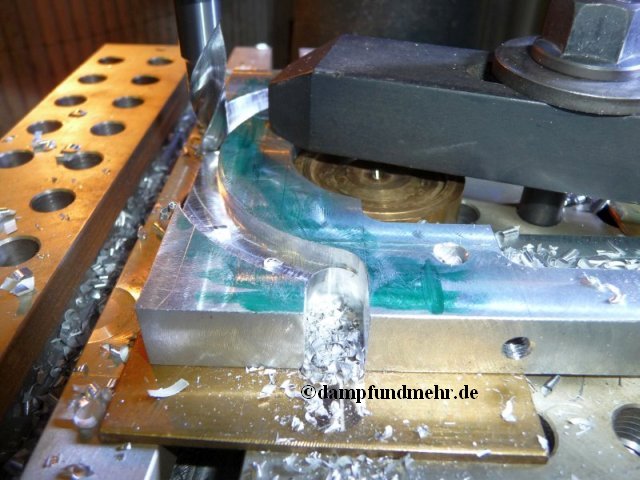

Die Außenkontur R= 36mm wird auf dem Rundtisch gefräst | |
![]() |
![]() |
![]() |
![]() |

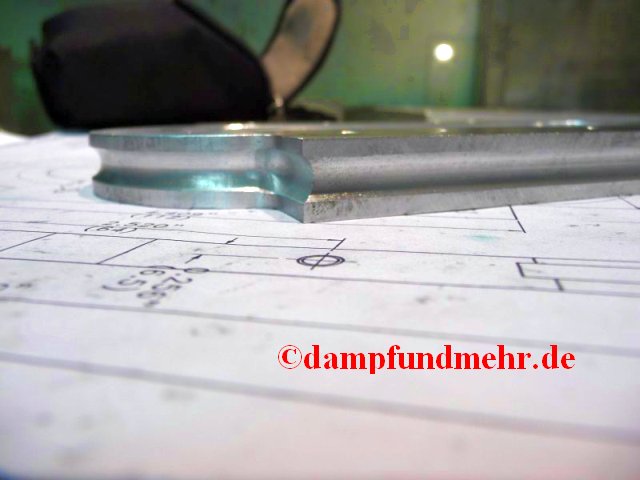

Die Grundplatte bekommt umlaufend eine Ziernute mit einem Radienfräser, R= 5mm | |
![]() |
![]() |
![]() |
![]() |

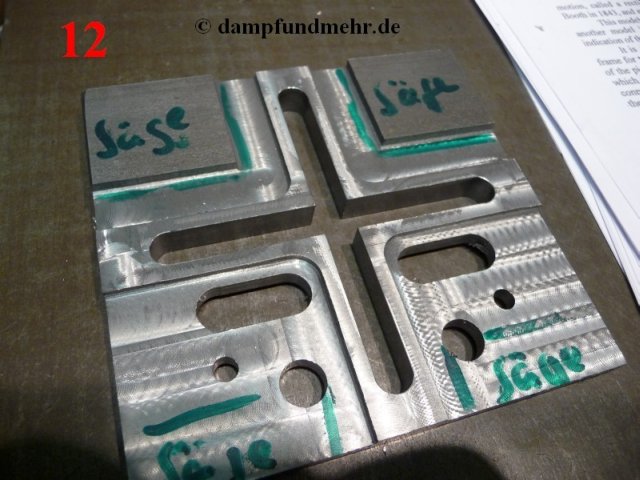

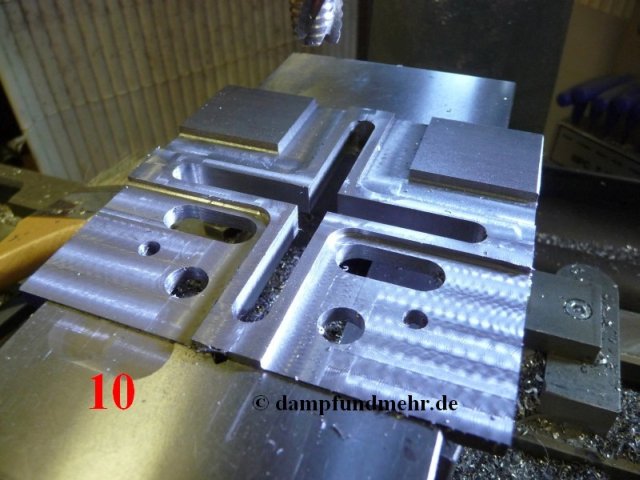

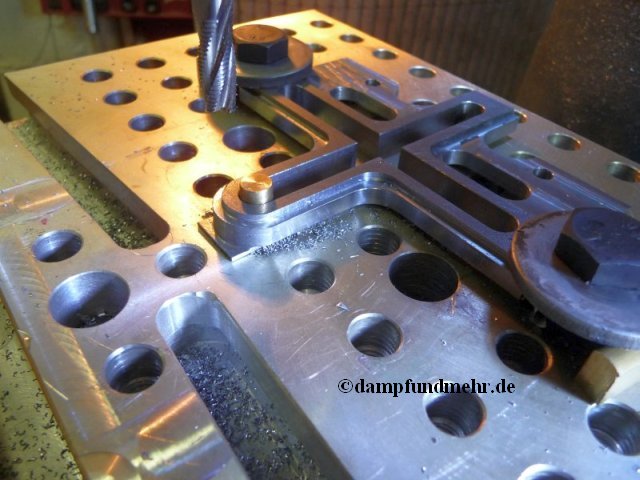

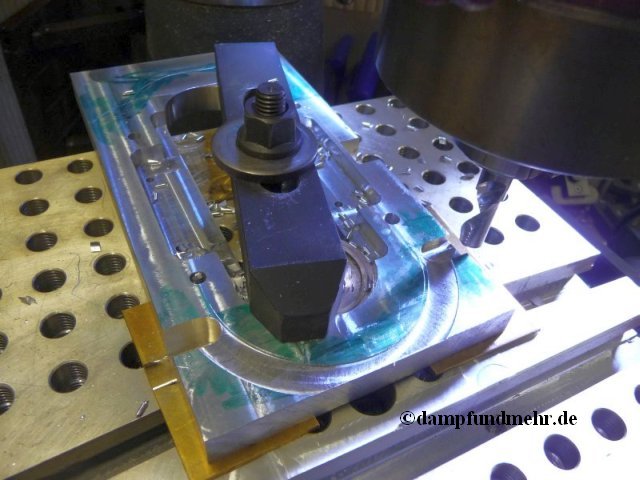

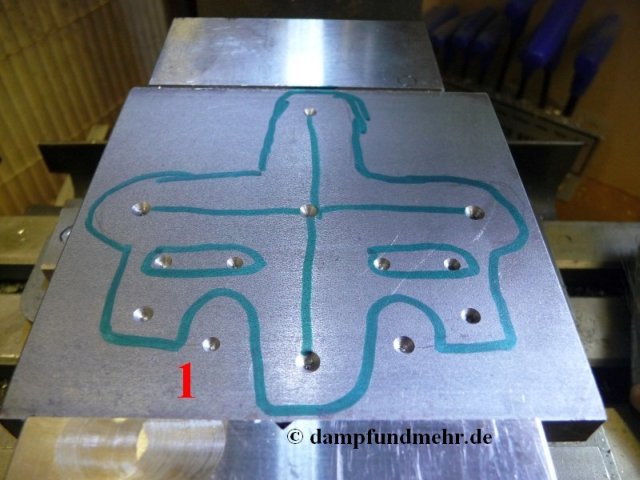

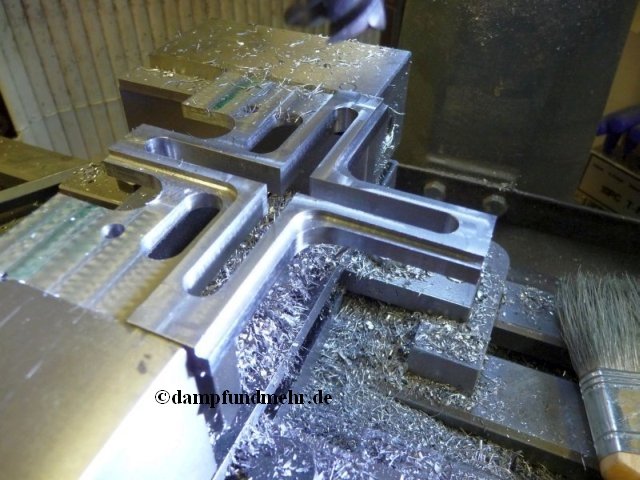

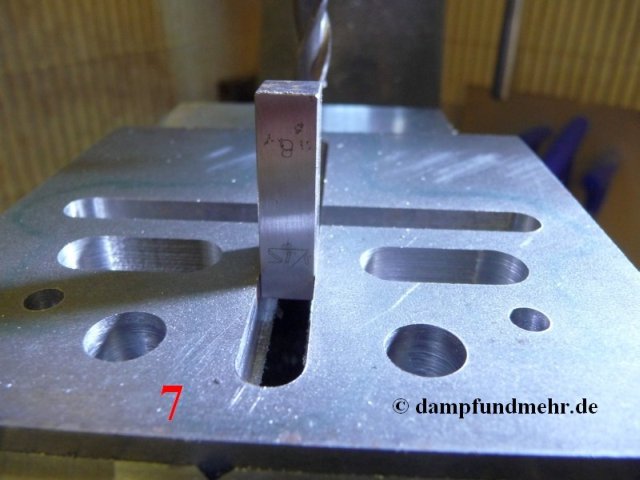

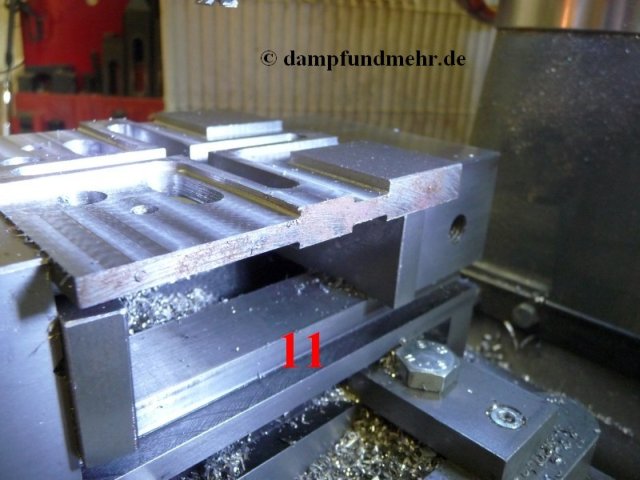

Dieses Teil wird die Führung für die Kolbenstange. Material: St50K 100x100x10mm Unten die einzelnen Arbeitsschritte der Führungsplatte. |
|
![]() |
![]() |
![]() |
![]() |

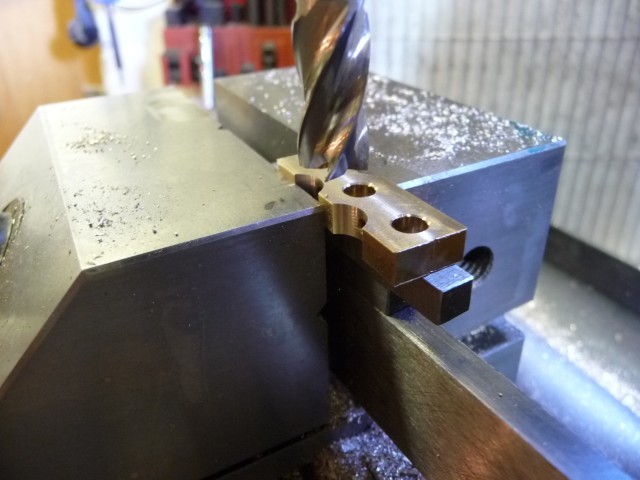

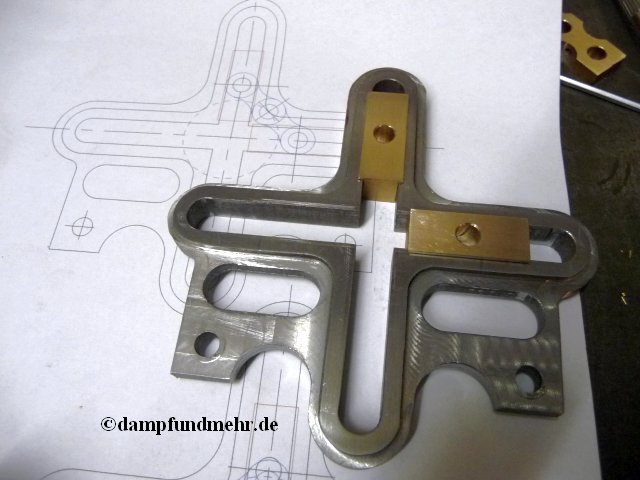

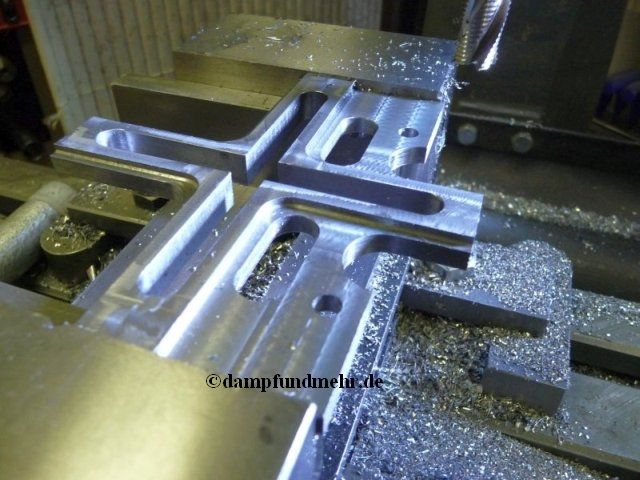

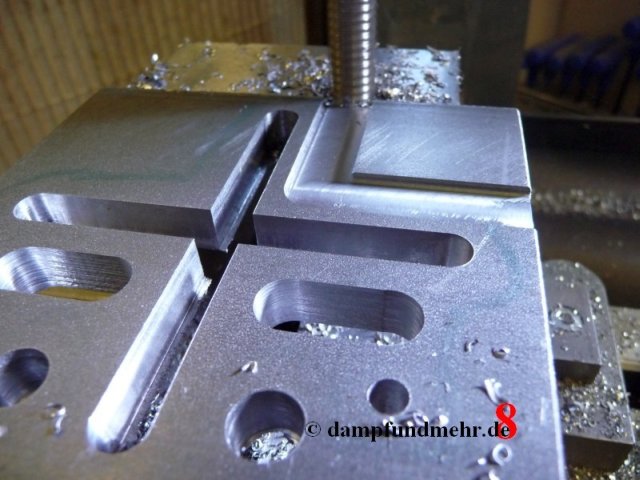

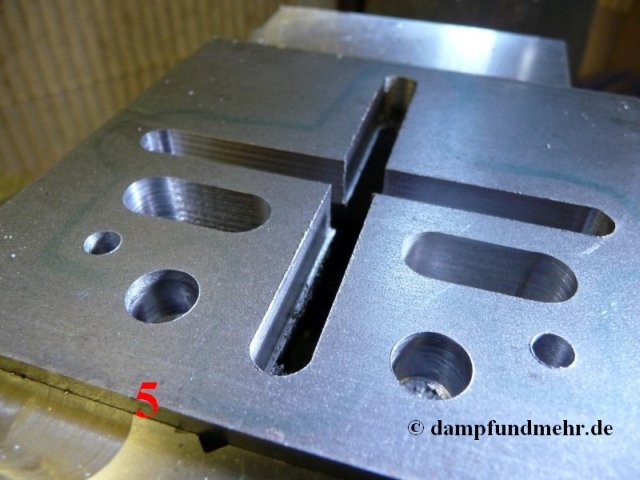

In der Kreuznute laufen die Kulissensteine aus Bronze. | |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

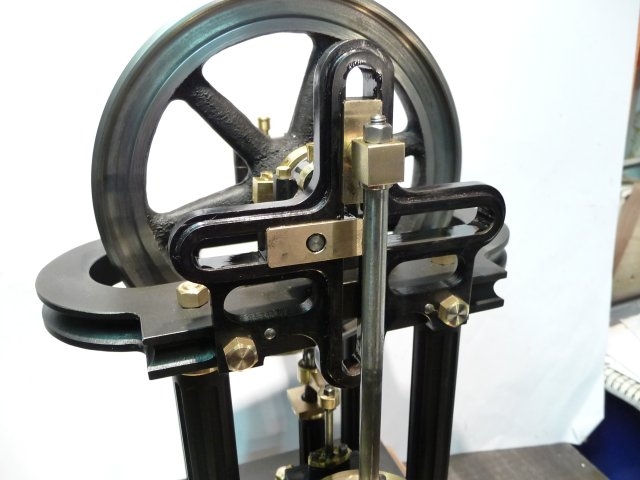

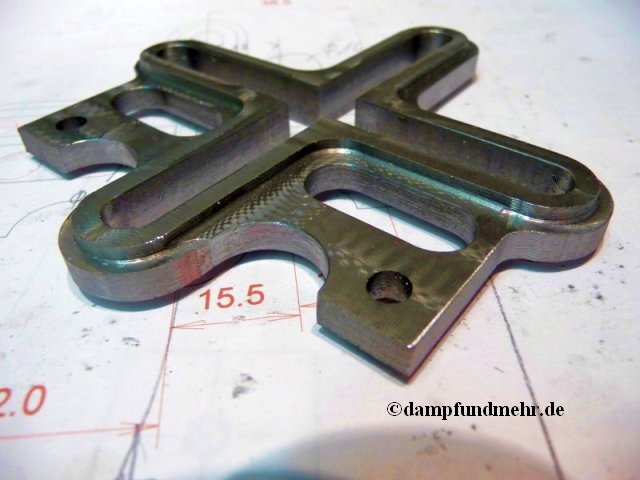

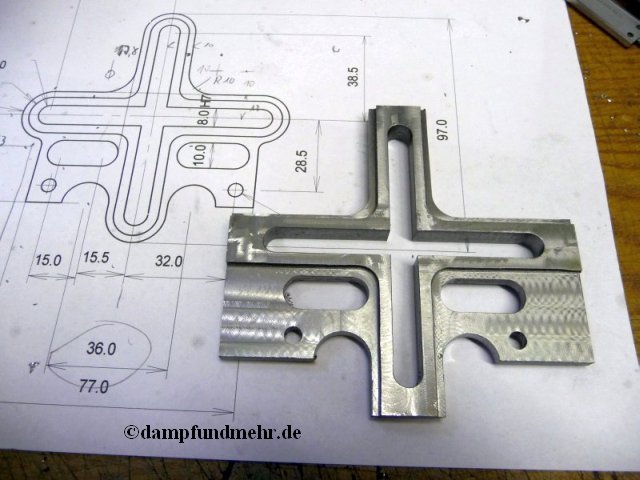

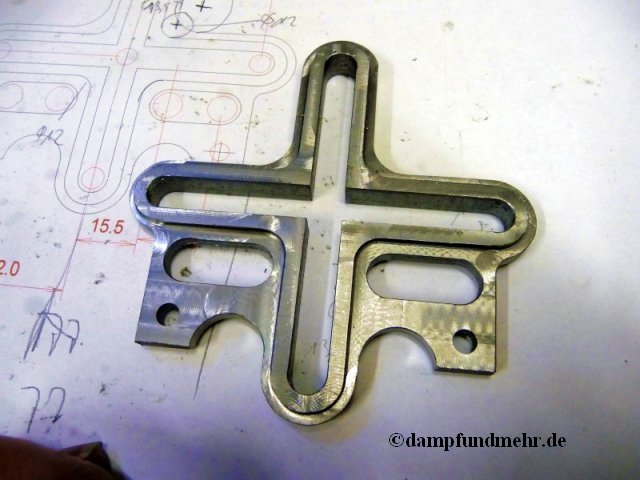

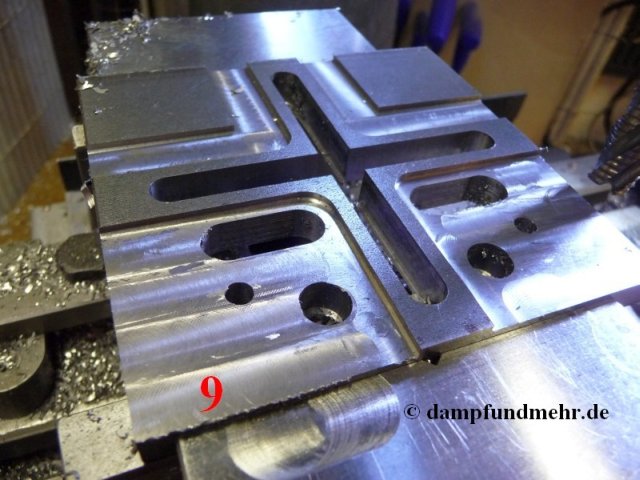

Die fertig gefräste Führungsplatte | |
![]() |
![]() |
![]() |
![]() |

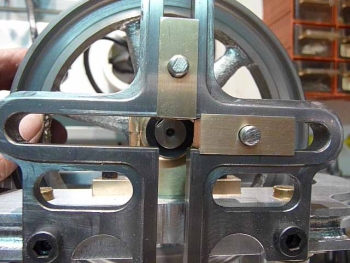

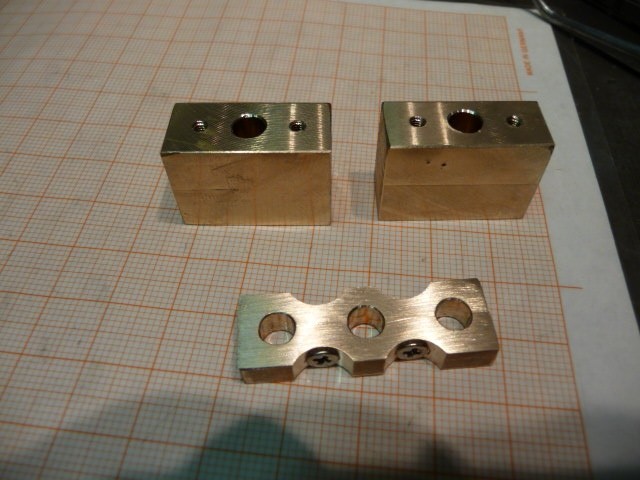

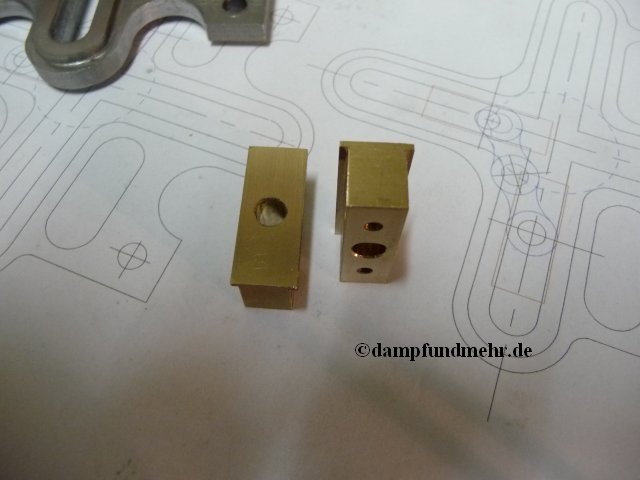

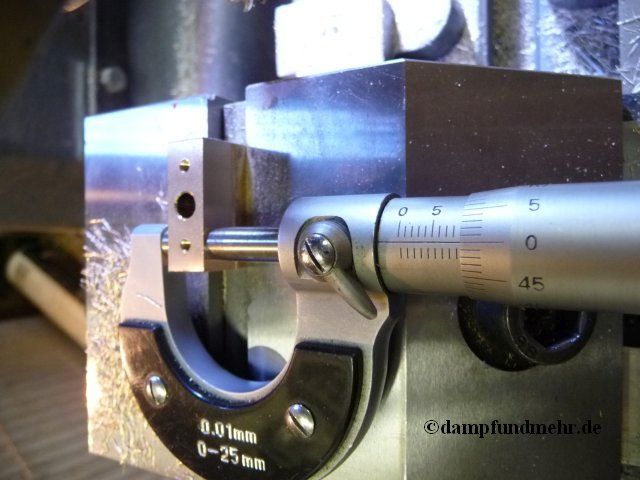

Die Neugierde hat gesiegt. Ich hatte zwei Kulissensteine aus MS gefertigt. Die endgültigen werden noch gefräst. Die Haltebolzen sind provisorisch aus Ø 5mm Rundstahl. |
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

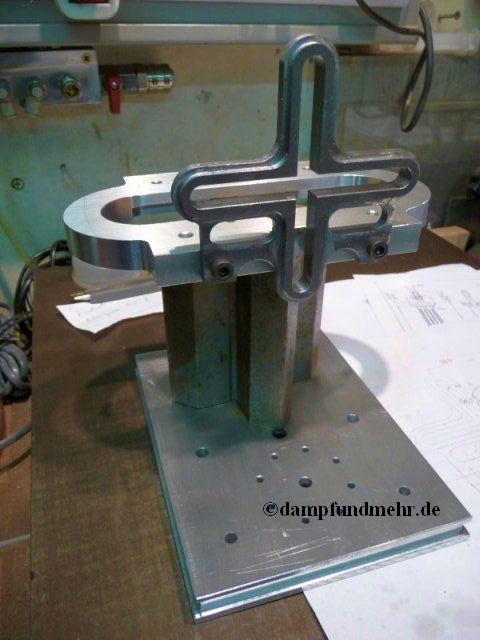

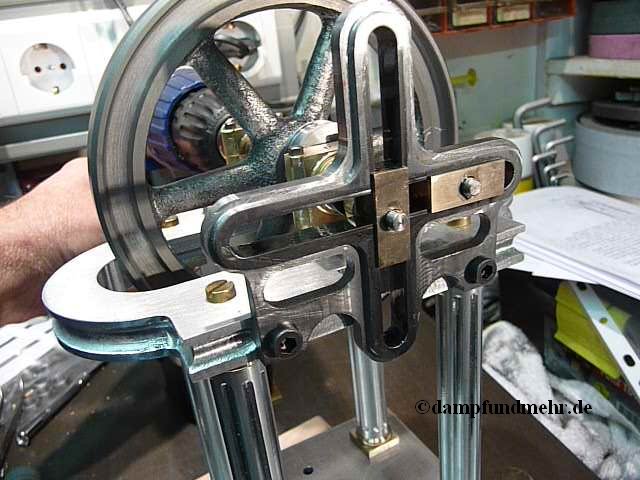

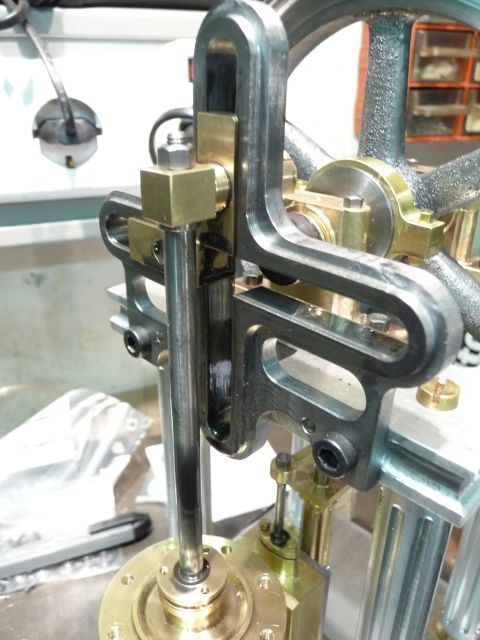

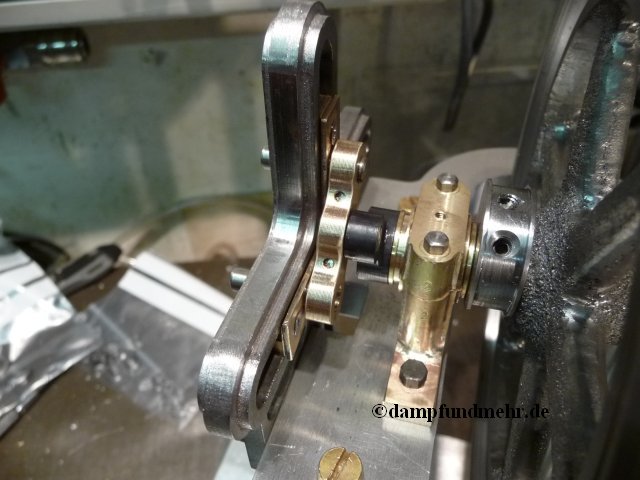

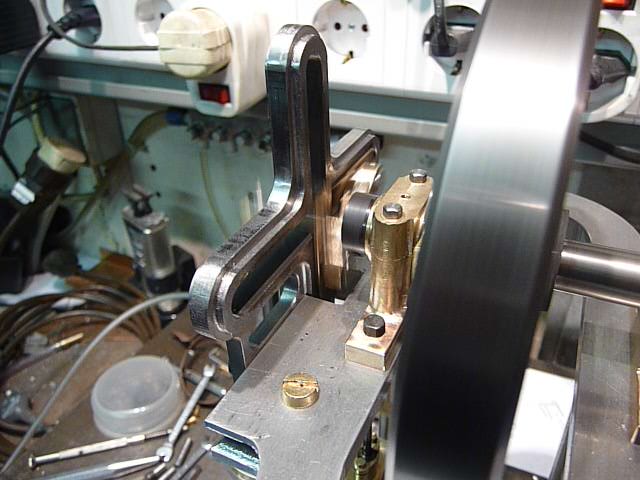

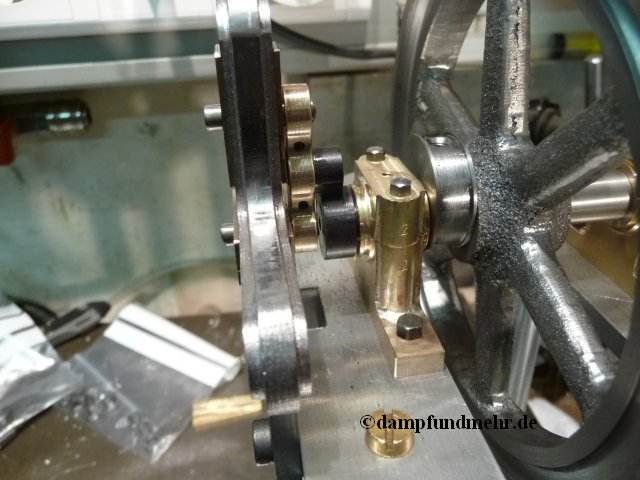

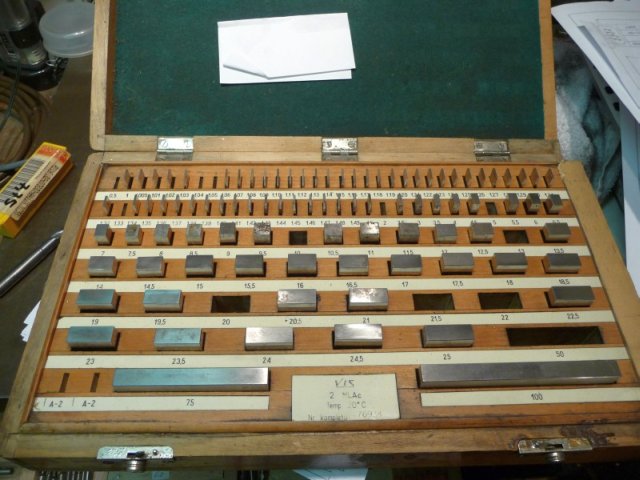

Das Ausrichten der Führung war schon eine eine Fummelei. Jetzt wird die Führung mut der Trägerplatte verstiftet damit sie auch immer die gleiche Lage haben bei der Demontage. |
|
VIDEO I | VIDEO II |

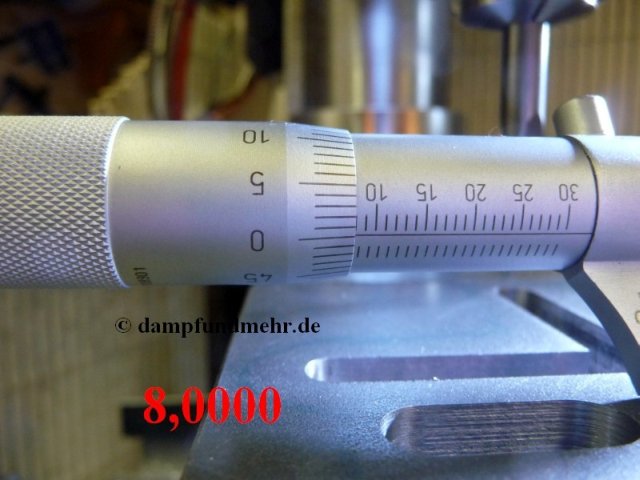

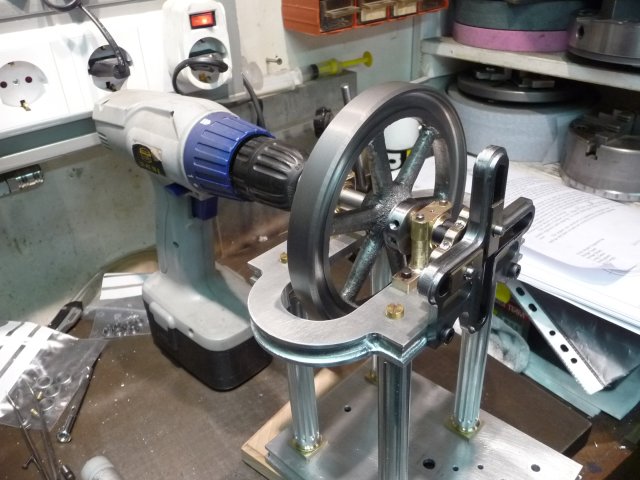

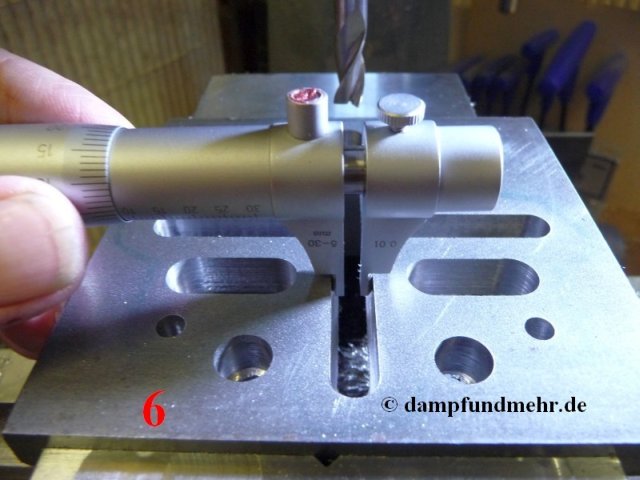

Oben jeweils ein kleines Video. Links der Abstandtest von Hand. Rechts ein Probelauf mit den Akkuschrauber. ![]() |
|

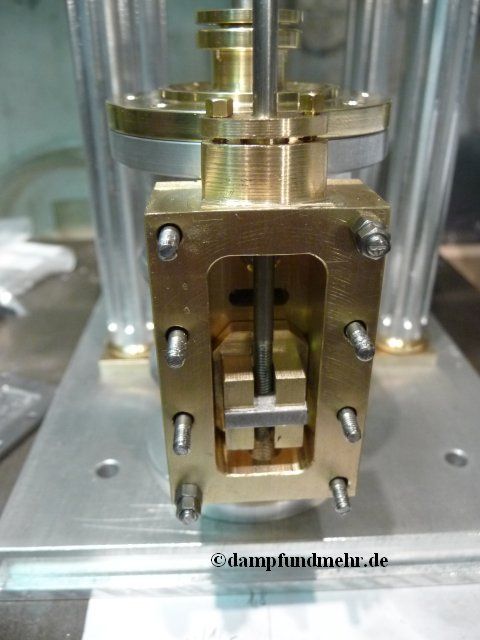

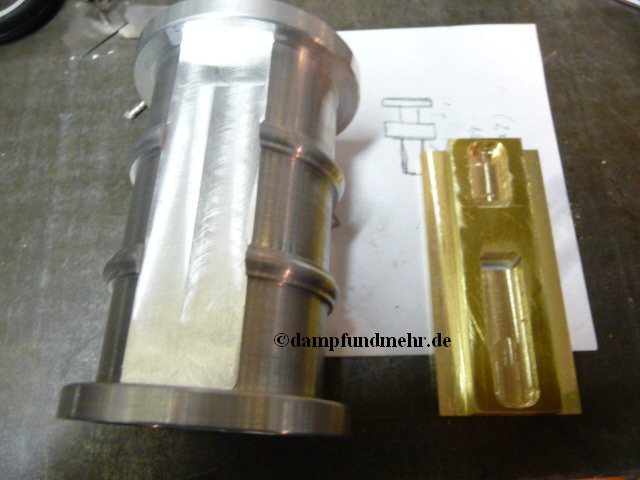

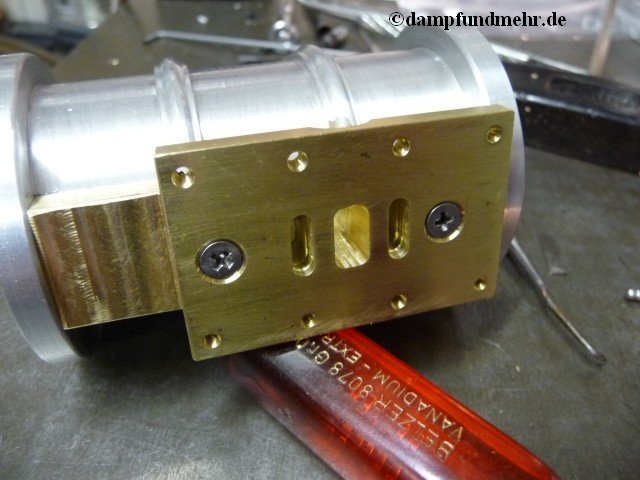

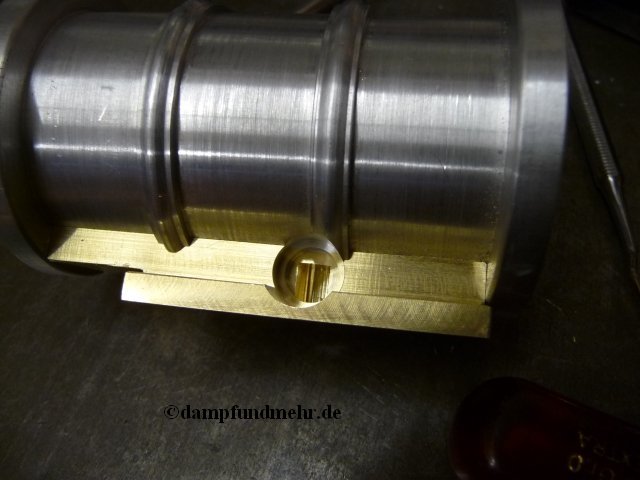

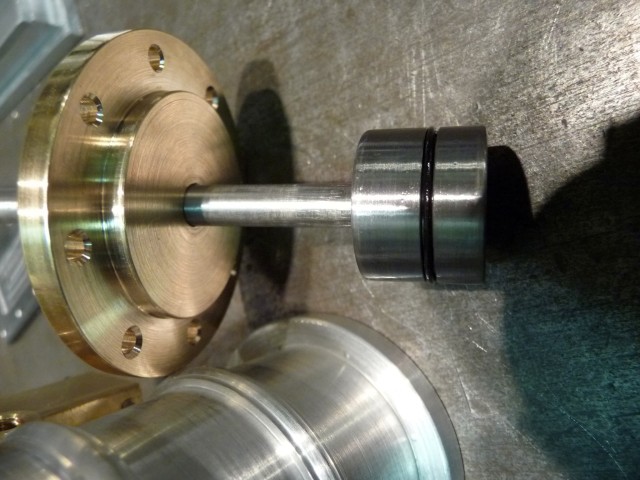

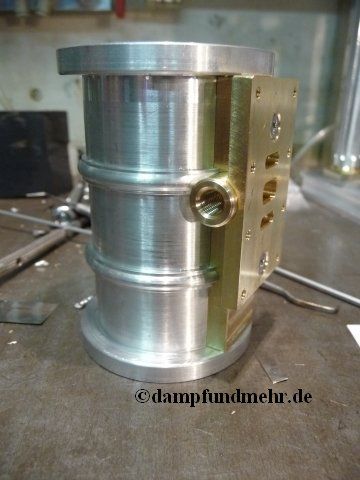

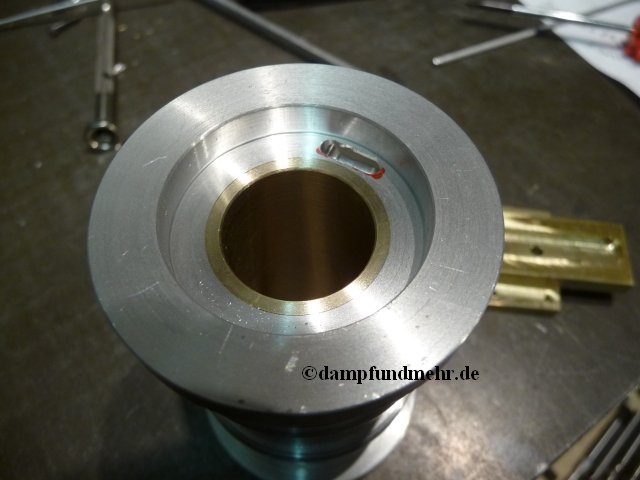

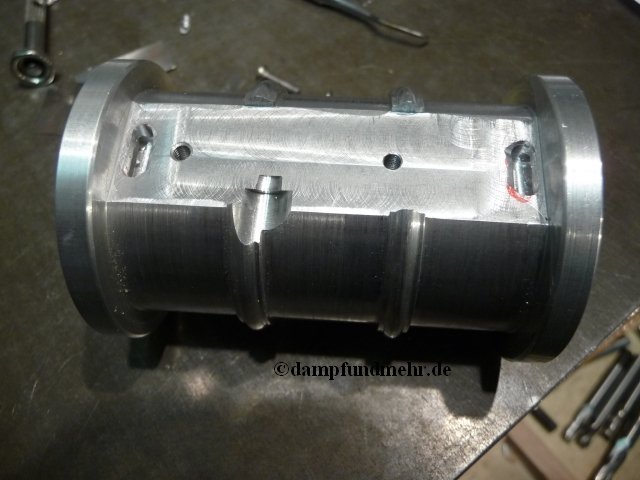

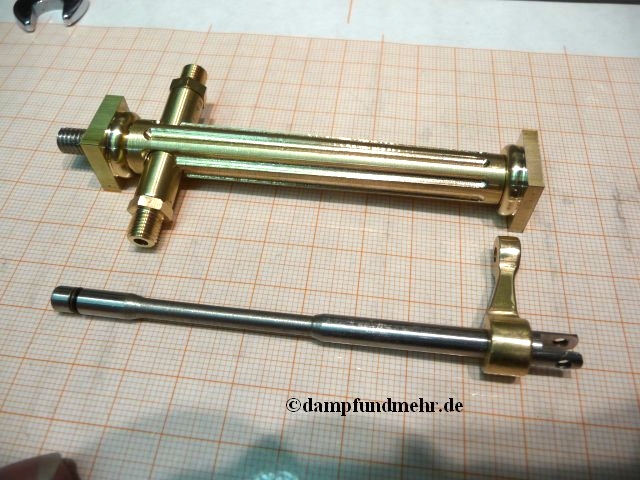

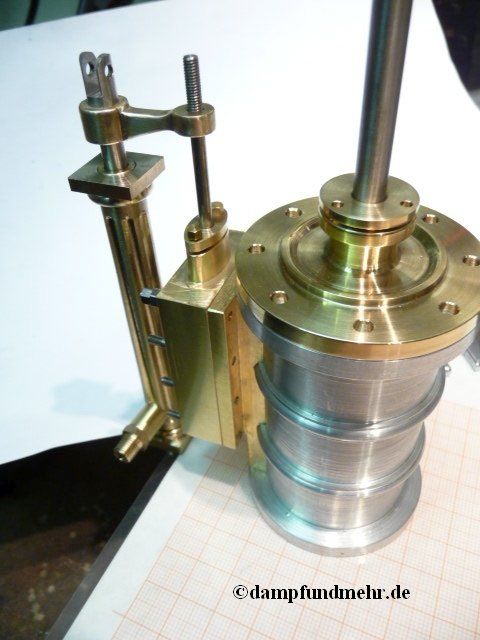

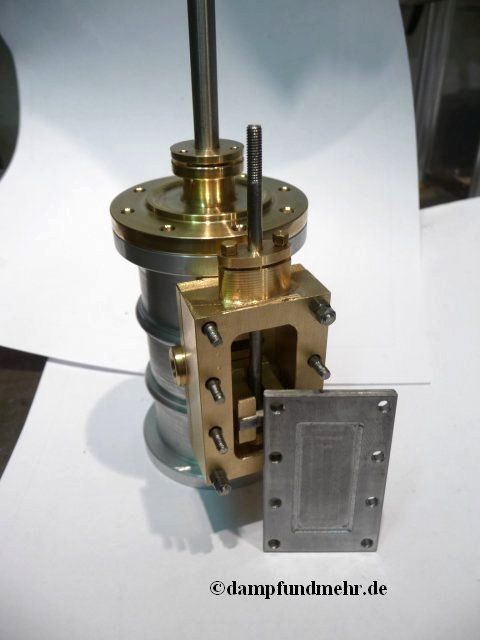

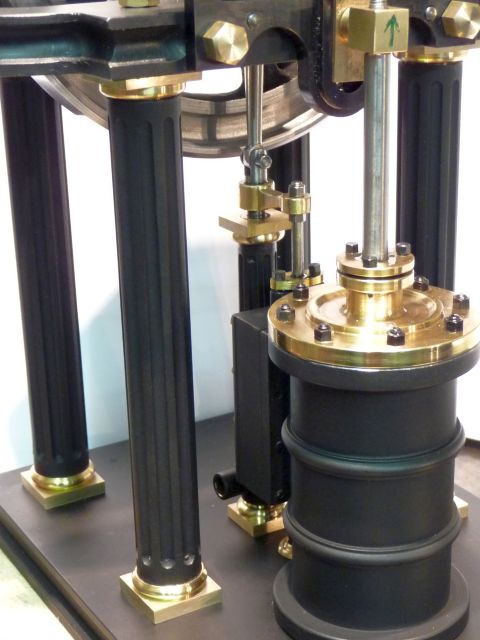

Der Zylinder | |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

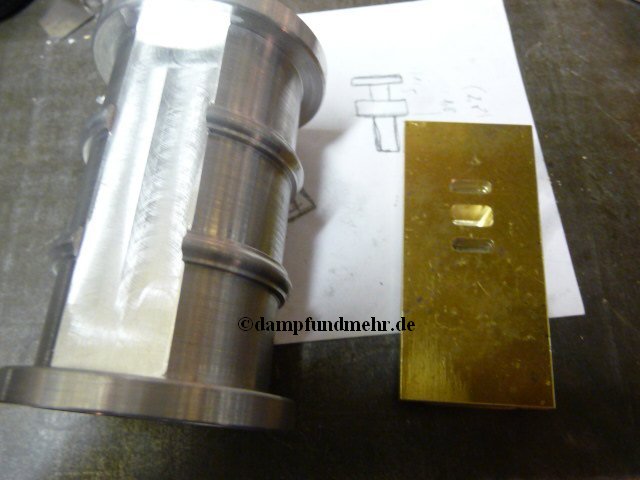

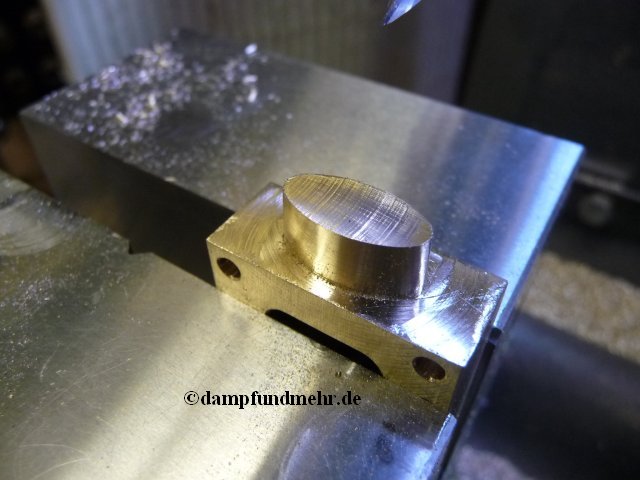

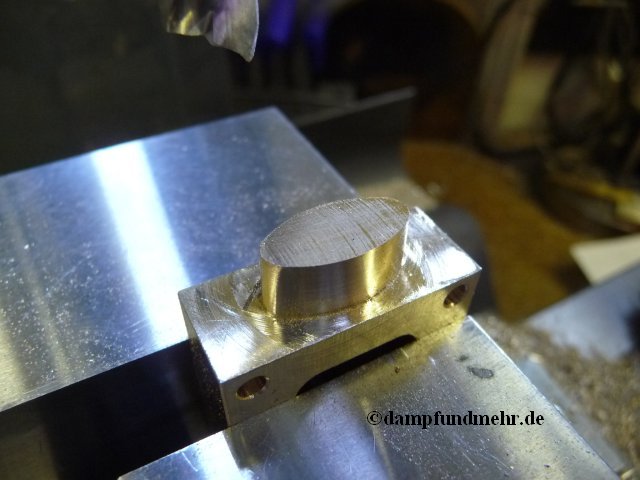

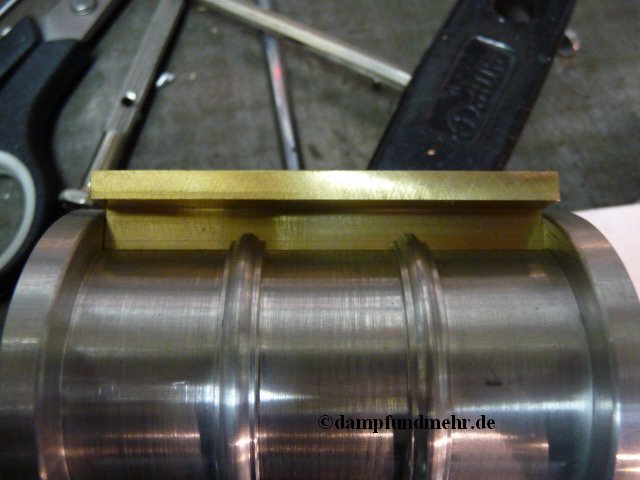

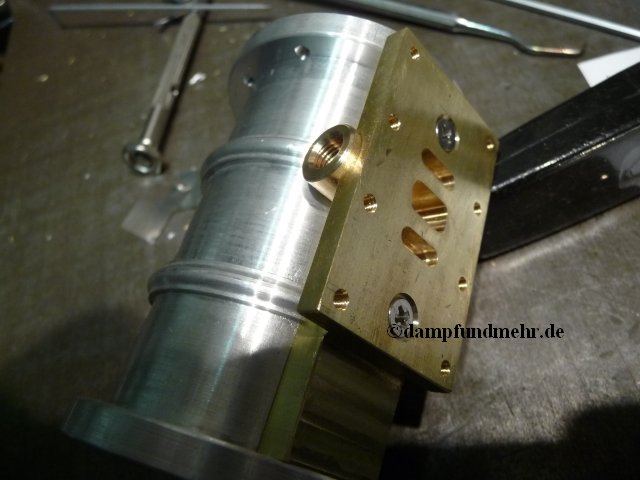

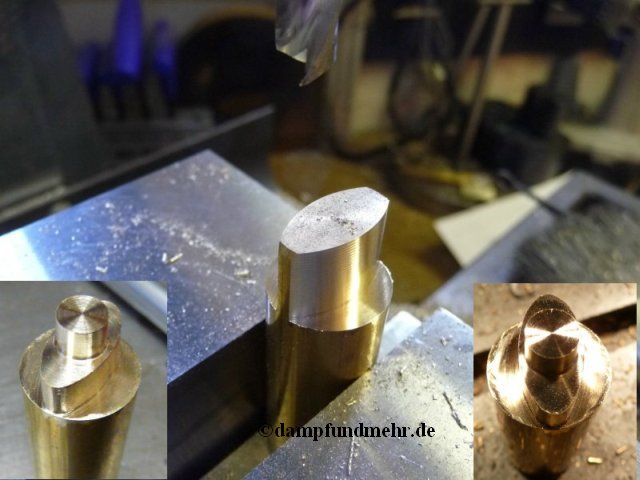

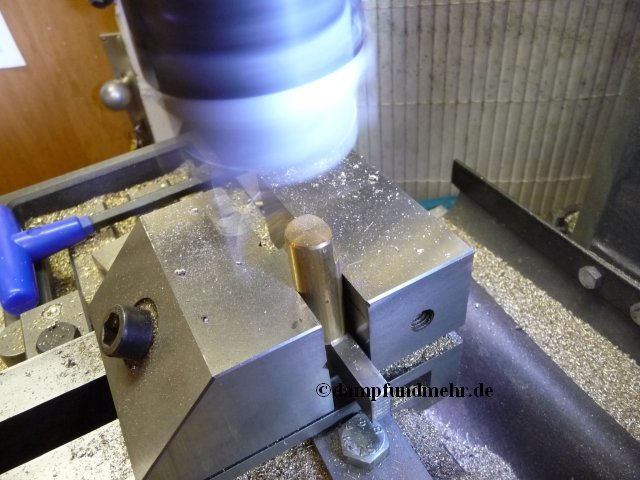

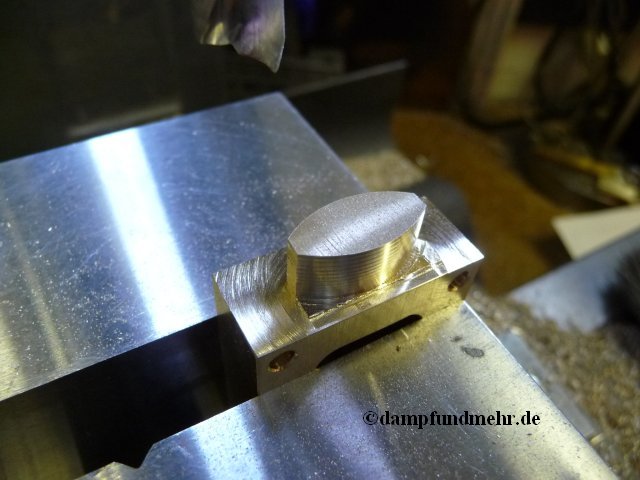

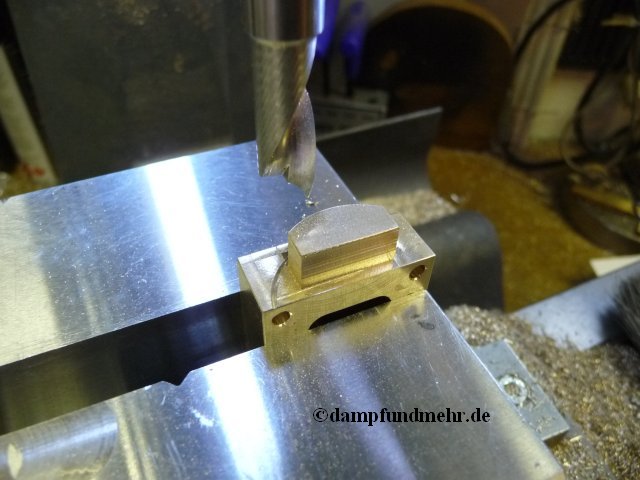

Ovale Flanschanschlüsse einfache herstellen.
|
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
![]() |
![]() |
![]() |
![]() |

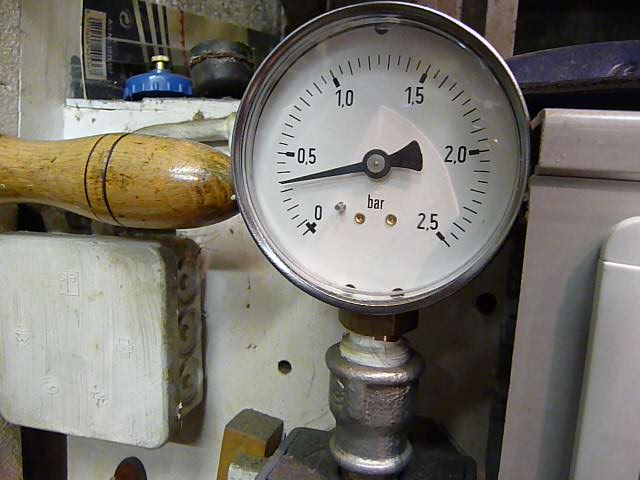

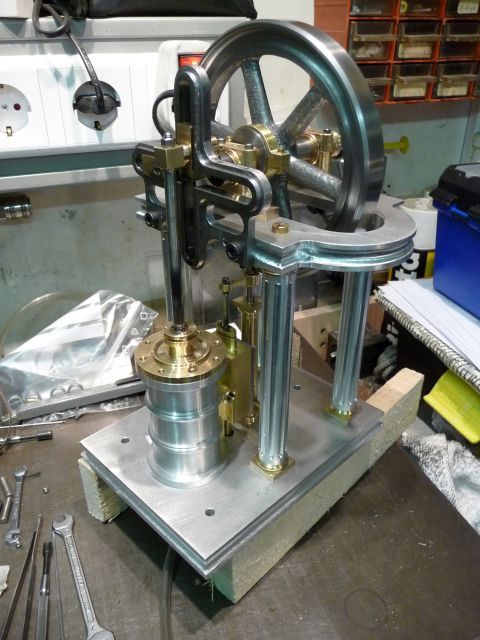

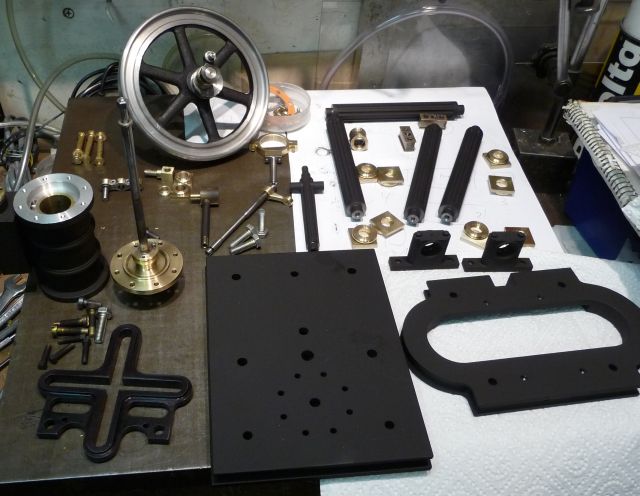

Der erste Probelauf.
![]() |
|
Video I | Video II |
|
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
